Android移动应用开发指南之六种布局详解

目录

• LinearLayout
• RelativeLayout
• FrameLayout
• TableLayout
• GridLayout
• ConstraintLayout
• 参考
• 总结

LinearLayout

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:dividerPadding="200dp"
    >

    <LinearLayout
        android:layout_width="100dp"
        android:layout_height="0dp"
        android:background="#ff0000"
        android:layout_weight="1"
        />
    <View
        android:layout_width="match_parent"
        android:layout_height="1dp"
        android:background="#ff000000"
        />
    <LinearLayout
        android:layout_width="100dp"
        android:layout_height="0dp"
        android:background="#ffff00"
        android:layout_weight="1"
        />

    <LinearLayout
        android:layout_width="200dp"
        android:layout_height="00dp"
        android:layout_weight="1"
        android:background="#00ffff" />
</LinearLayout>

orientation设置排列方式

layout_weight设置权重（感觉和弹性盒子差不多）

RelativeLayout

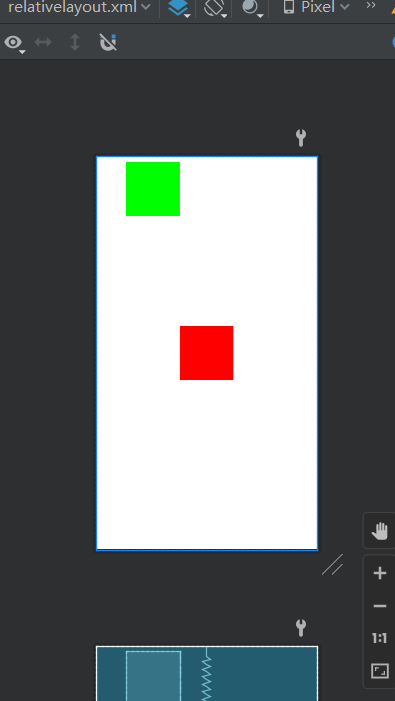

顾名思义，相对元素布局

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_height="match_parent"
    android:layout_width="match_parent"
    android:padding="10dp"
    >
    <RelativeLayout
        android:id="@+id/rl1"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="#ff0000"
        android:layout_centerInParent="true"
        />
    <RelativeLayout
        android:layout_margin="0dp"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:background="#00ff00"
        android:layout_toLeftOf="@+id/rl1"
        />

</RelativeLayout>

FrameLayout

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:android="http://schemas.android.com/apk/res/android">

    <FrameLayout
        android:layout_width="400dp"
        android:layout_height="400dp"
        android:background="#ff0000"
        />
    <FrameLayout
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:background="#ffff00"
        android:foreground="@drawable/a"
        />

    <FrameLayout
        android:layout_width="200dp"
        android:layout_height="200dp"
        android:background="#00ff00"/>

</FrameLayout>

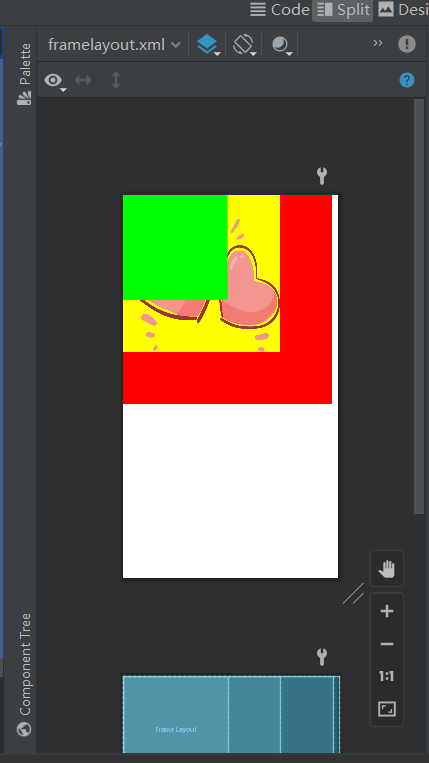

简单来说，就是可以叠一起的布局

TableLayout

<?xml version="1.0" encoding="utf-8"?>
<TableLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:collapseColumns=""

    android:layout_width="match_parent"
    android:layout_height="match_parent"
    >
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="第1个"
        />
    <TableRow>
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="第一个"
            />

        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="第二个"
            />
    </TableRow>

    <TableRow>
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="第一个"
            />
    </TableRow>

</TableLayout>

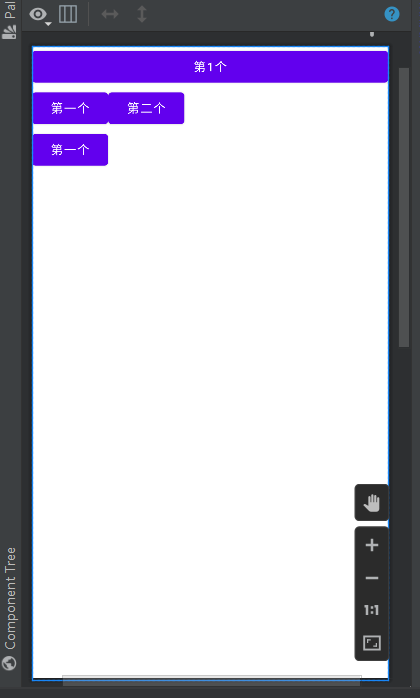

可以看成类似excel的表格一样的布局

通常结合< TableRow >一起使用

GridLayout

网格布局

<?xml version="1.0" encoding="utf-8"?>
<GridLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal"
    android:columnCount="3"
    >
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_row="0"
        android:layout_column="1"
        android:text="第一个"
        />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="第二个"
        />
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="第三个"
        android:layout_columnSpan="3"
        />
</GridLayout>

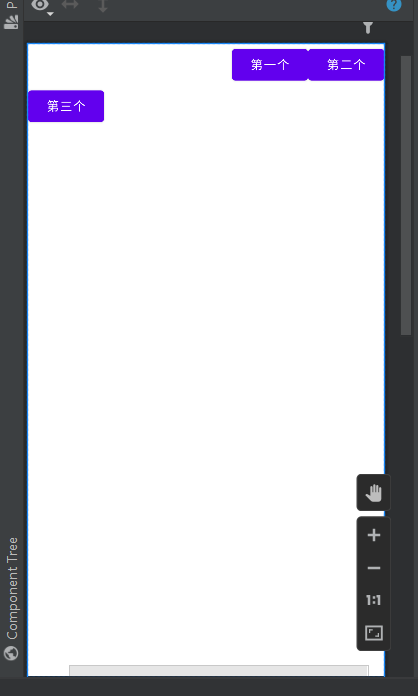

可以看成TableLayout升级版？

ConstraintLayout

约束布局

这个应该是最强的布局了

创建布局默认的就是这个了。

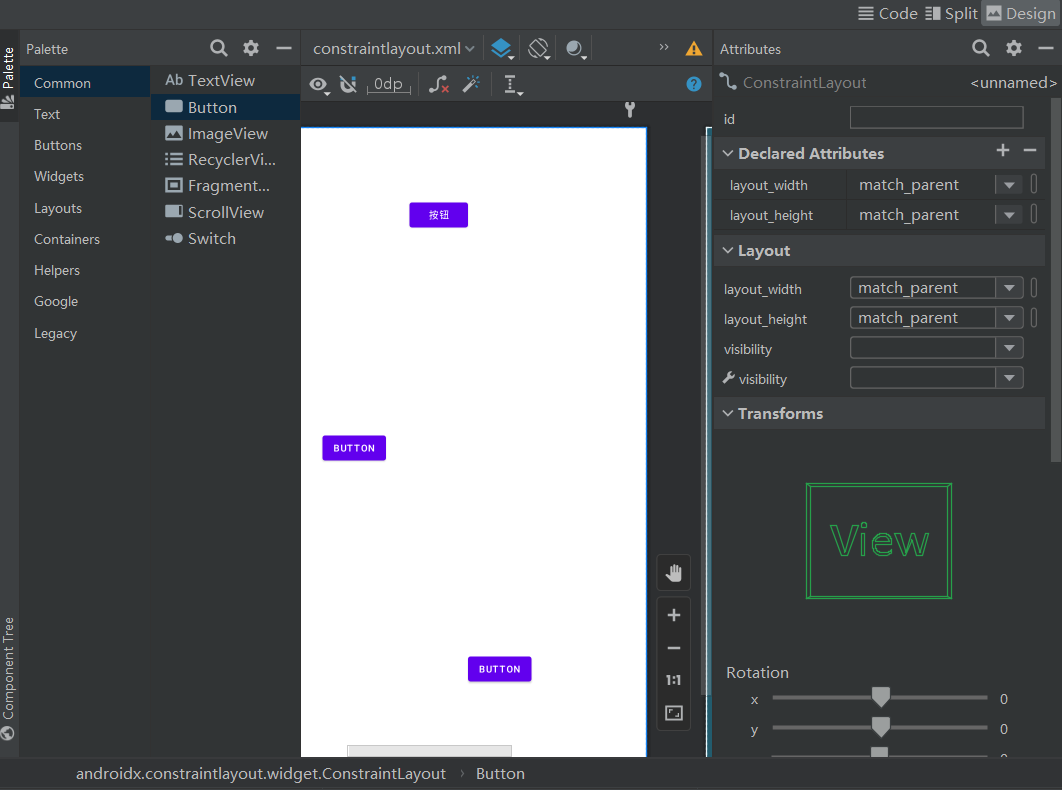

打开design模式，然后随便拖几个按钮进去

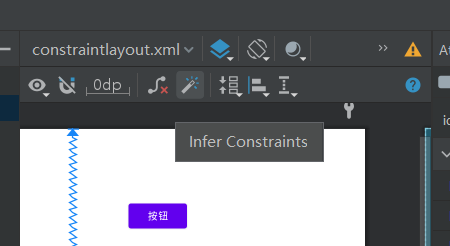

点击魔术棒建立约束。

ok完成布局了。

代码也自动生成好了：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Button
        android:id="@+id/button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="246dp"
        android:layout_marginTop="107dp"
        android:text="按钮"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <Button
        android:id="@+id/button3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginEnd="172dp"
        android:layout_marginBottom="125dp"
        android:text="Button"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent" />

    <Button
        android:id="@+id/button4"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="115dp"
        android:text="Button"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

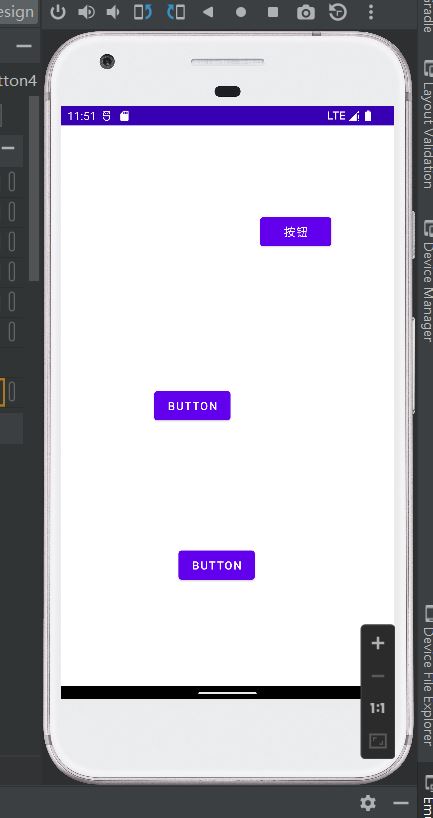

我们开个虚拟机运行一下：

只能说，差不太多，微调一下差不多就能用了。

也能够设置各个组件的属性值颜色字体等等。

这用起来就像是墨刀一样。

参考

https://www.bilibili.com/video/BV1Jb4y187C4/?p=25&spm_id_from=pageDriver&vd_source=f57738ab6bbbbd5fe07aae2e1fa1280f
