Android OkHttp代理与路由的彻底理解

目录

• 代理
• 什么是代理？
• 代理的类型
• 代理选择器
• 路由
• 什么是路由？
• 路由数据库
• 路由选择器
• RouteSelector 内部类 Selection
• RouteSelector 成员变量
• RouteSelector 成员方法
• resetNextProxy-初始化代理列表
• hasNextProxy-是否还有代理
• hasNext-是否还有路由集合
• resetNextInetSocketAddress-初始化地址列表
• nextProxy-返回代理列表中下一个代理
• next-返回路由集合
• 总结

代理

OkHttp 支持设置代理，使用OkHttpClient.proxy()即可设置。

什么是代理？

• 根据代理的对象不同，可分为正向代理和反向代理。正向代理代理的是客户端，负责接收客户端的请求转发到目标服务器，并将结果返回给客户端。反向代理代理的是服务端，服务端将反向代理看做客户端。
• 正向代理一般用于突破访问限制（如访问外网），提高访问速度。反向代理则用于负载均衡（如nginx），资源防护。
• 正向代理服务器部署在客户端侧，反向代理服务器部署在服务端侧。
• 使用正向代理，目标服务器对客户端来说是透明的，客户端将代理服务器看做是目标服务器。
• 使用反向代理，客户端对目标服务器来说的透明的，目标服务器将代理服务器看做是客户端。

代理的类型

根据代理服务器使用代理协议的不同，可分为 Http 代理，Http Tunnel（隧道）代理，Socks 代理。3种代理协议的实现原理各有不同，读者可自行查找相关资料了解。

Http 代理：我们知道若一个请求直接发送到目标服务器时，请求行中只会包含相对路径的 URL (完整 URL 的 path 部分)。而一个请求发送到 http 代理服务器，要求它请求行的url为绝对路径，这遵循了 www.ietf.org/rfc/rfc2616… 5.1.2小节标准的规定。

Http Tunnel 代理：也称为 Http 隧道代理，最早在 www.ietf.org/rfc/rfc2817… 5.1 小节定义，隧道代理的出现为了让代理服务器能跑 https 的流量。隧道代理需要客户端首先发送一个请求方法为CONNECT 的报文，请求隧道代理创建一条到达任意目的服务器和端口的 TCP 连接，并对客户端和目的服务器之间的后继数据进行原样转发。

Socks 代理：Socks 是最常见的代理服务协议，服务通常使用 1080 端口。Socks 代理与其他类型的代理不同，它只是简单地传递数据包，而并不关心是何种应用协议，所以 Socks 代理服务器比其他类型的代理服务器速度要快得多。Socks 代理又分为 Socks4 和 Socks5，二者不同的是 Socks4 代理只支持 TCP 协议，而 Socks5 代理则既支持 TCP 协议又支持 UDP 协议，还支持各种身份验证机制、服务器端域名解析等。

早在 jdk 1.5中就提供了一个Proxy类来表示代理。

public class Proxy {
    // 代理类型
    public enum Type {
        // 不使用代理，直连目标服务器
        DIRECT,
        // HTTP 协议代理
        HTTP,
        // SOCKS 协议代理
        SOCKS
    };
    // 代理类型
    private Type type;
    // 代理的 IP 套接字地址(IP + 端口号)
    private SocketAddress sa;
    public final static Proxy NO_PROXY = new Proxy();
    // 默认不使用代理
    private Proxy() {
        type = Type.DIRECT;
        sa = null;
    }
}

代理选择器

jdk 提供了一个名为ProxySelector的类，意为“代理选择器”。ProxySelector是个抽象类，继承它的类需要实现select和connectFailed方法，这说明我们可通过继承ProxySelector自定义代理选择器，在select方法中返回自定义的代理列表。而当一个代理服务器无法连接时，调用connectFailed方法通知代理选择器当前代理服务器不可用。如下代码，ProxySelector的静态代码块中使用Class对象的newInstance方法创建了一个DefaultProxySelector的对象。

public abstract class ProxySelector {
    private static ProxySelector theProxySelector;
    // 创建 DefaultProxySelector 对象
    static {
        try {
            Class<?> c = Class.forName("sun.net.spi.DefaultProxySelector");
            if (c != null && ProxySelector.class.isAssignableFrom(c)) {
                theProxySelector = (ProxySelector) c.newInstance();
            }
        } catch (Exception e) {
            theProxySelector = null;
        }
    }
    public static ProxySelector getDefault() {
        SecurityManager sm = System.getSecurityManager();
        if (sm != null) {
            sm.checkPermission(SecurityConstants.GET_PROXYSELECTOR_PERMISSION);
        }
        return theProxySelector;
    }
    public abstract List<Proxy> select(URI uri);
    public abstract void connectFailed(URI uri, SocketAddress sa, IOException ioe);
}

ProxySelector有个两个子类DefaultProxySelector和NullProxySelector。

DefaultProxySelector：jdk 中提供的代理选择器，也是 OkHttp 默认使用的代理选择器，select返回系统设置的代理列表。

NullProxySelector：OkHttp 中提供的代理选择器，select返回的代理列表只包含一个NO_PROXY，即不使用代理。

在 OkHttp 中可以使用OkHttpClient.proxy(proxy)设置代理，也可以使用OkHttpClient.proxySelector设置代理选择器。OkHttp 会优先使用设置的代理去连接代理服务器，而不是从代理列表中选择。如下代码， OkHttpClient默认使用DefaultProxySelector代理选择器，除非getDefault返回null，才使用NullProxySelector。

public Builder() {
  proxySelector = ProxySelector.getDefault();
  if (proxySelector == null) {
    proxySelector = new NullProxySelector();
  }
}

路由

什么是路由？

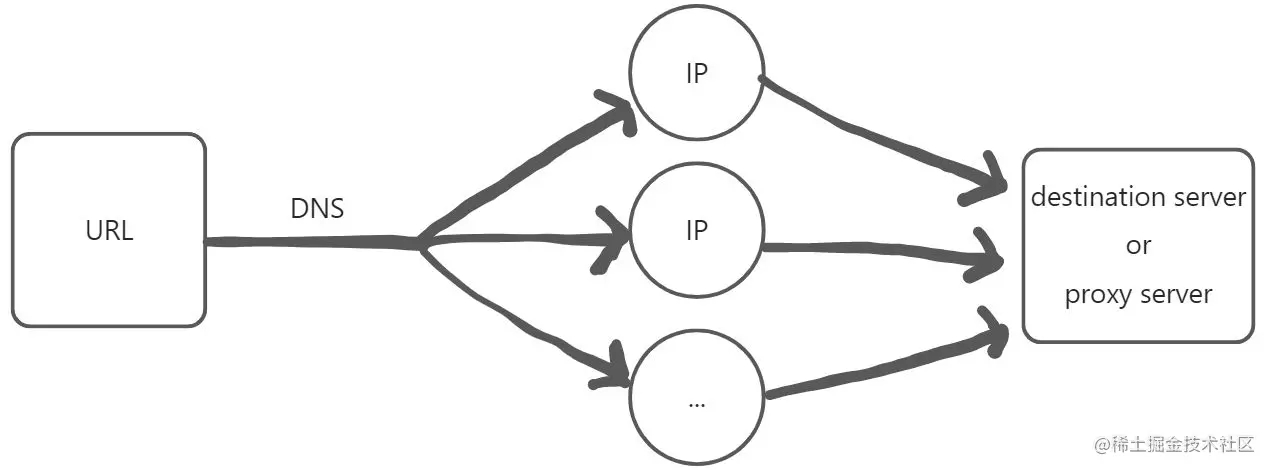

在 OkHttp 中，路由表示一个请求到目标服务器或代理服务器的具体路线。对于一个请求来说，如果它的url是域名，经过 DNS 解析之后可能会对应多个 IP 地址，这意味着一个请求到达服务器的路由就有多个。

如下程序在我本机环境下使用InetAddress类解析baidu.com这个域名，IP 地址就有两个。

public void domainResolution() throws UnknownHostException {
    InetAddress[] inetAddresses = InetAddress.getAllByName("baidu.com");
    for (InetAddress inetAddress : inetAddresses) {
        System.out.println(inetAddress.toString());
    }
}

baidu.com/39.156.66.10
baidu.com/110.242.68.66

OkHttp 会选择其中一个路由来建立到服务器的连接。Route类描述了一个路由应该包含的信息：配置信息，代理信息，代理或目标服务器地址，是否使用 Http 隧道代理。

public final class Route {
  // 与目标服务器建立连接所需要的配置信息，包括目标主机名、端口、dns 等
  final Address address;
  // 该路由的代理信息
  final Proxy proxy;
  // 代理服务器或目标服务器的地址
  final InetSocketAddress inetSocketAddress;
  // 该路由是否使用 Http 隧道代理
  public boolean requiresTunnel() {
    return address.sslSocketFactory != null && proxy.type() == Proxy.Type.HTTP;
  }
}

路由数据库

路由数据库是一个路由黑名单库，存储了那些连接到特定 IP 地址或代理服务器失败的路由。这样在创建新的连接时，就可以避免使用这些路由。RouteDatabase类如下。

• 内部使用 Set 结构来存储路由，保证数据不重复。
• failed方法将失败的路由加入到 Set 中。
• connected方法表示该路由连接成功，将它从 Set 中移除。
• shouldPostpone方法用于判断该路由是否在黑名单中。

final class RouteDatabase {
  private final Set<Route> failedRoutes = new LinkedHashSet<>();
  /** Records a failure connecting to {@code failedRoute}. */
  public synchronized void failed(Route failedRoute) {
    failedRoutes.add(failedRoute);
  }
  /** Records success connecting to {@code route}. */
  public synchronized void connected(Route route) {
    failedRoutes.remove(route);
  }
  /** Returns true if {@code route} has failed recently and should be avoided. */
  public synchronized boolean shouldPostpone(Route route) {
    return failedRoutes.contains(route);
  }
}

路由选择器

RouteSelector是 OkHttp 中的路由选择器，它的next方法可以返回一个合适的路由集合(Selection)用于连接目标服务器。它的整体工作流程如下所示。

RouteSelector 内部类 Selection

Selection表示被next方法选中的路由集合。内部有一个路由列表和下一个路由的索引。

public static final class Selection {
    // 路由列表
    private final List<Route> routes;
    // 下一个路由的索引
    private int nextRouteIndex = 0;
    Selection(List<Route> routes) {
      this.routes = routes;
    }
    // 是否有下一个路由
    public boolean hasNext() {
      return nextRouteIndex < routes.size();
    }
    // 返回下一个路由
    public Route next() {
      if (!hasNext()) {
        throw new NoSuchElementException();
      }
      return routes.get(nextRouteIndex++);
    }
    // 返回路由列表
    public List<Route> getAll() {
      return new ArrayList<>(routes);
    }
}

RouteSelector 成员变量

• address：目标服务器地址信息，包括 url，dns，端口信息等。
• routeDatabase：路由黑名单库
• call：Call 对象
• eventListener：Http 请求事件监听器
• proxies：代理列表
• nextProxyIndex：下一个代理的索引
• inetSocketAddresses：用于连接代理或目标服务器可用的地址列表
• postponedRoutes：不可用的路由列表

private final Address address;
private final RouteDatabase routeDatabase;
private final Call call;
private final EventListener eventListener;
/* State for negotiating the next proxy to use. */
private List<Proxy> proxies = Collections.emptyList();
private int nextProxyIndex;
/* State for negotiating the next socket address to use. */
private List<InetSocketAddress> inetSocketAddresses = Collections.emptyList();
/* State for negotiating failed routes */
private final List<Route> postponedRoutes = new ArrayList<>();

RouteSelector 成员方法

// 初始化代理列表
private void resetNextProxy(HttpUrl url, Proxy proxy);
// 是否有下一个代理
private boolean hasNextProxy();
// 是否含有路由可以尝试连接
public boolean hasNext();
// 初始化连接代理或目标服务器的地址列表
private void resetNextInetSocketAddress(Proxy proxy) throws IOException;
// 返回代理列表中下一个代理
private Proxy nextProxy() throws IOException;
// 返回路由集合
public Selection next() throws IOException;

resetNextProxy-初始化代理列表

resetNextProxy是个私有方法，在RouteSelector类的构造函数内被调用，用于初始化代理列表。前文我们说过，若OkHttpClient设置了代理，则仅会使用这1个代理。而若没有设置代理则会从代理选择器获取代理列表。resetNextProxy方法的实现正遵循这样的规则。

private void resetNextProxy(HttpUrl url, Proxy proxy) {
    // 若设置了代理，仅使用这一个代理
    if (proxy != null) {
      // If the user specifies a proxy, try that and only that.
      proxies = Collections.singletonList(proxy);
    } else {
      // 若没有设置代理，则调用代理选择器的 select 方法获取代理列表
      // Try each of the ProxySelector choices until one connection succeeds.
      List<Proxy> proxiesOrNull = address.proxySelector().select(url.uri());
      // 若 select 返回的代理列表为空，认为不使用代理，以 Proxy.NO_PROXY 初始化
      proxies = proxiesOrNull != null && !proxiesOrNull.isEmpty()
          ? Util.immutableList(proxiesOrNull)
          : Util.immutableList(Proxy.NO_PROXY);
    }
    nextProxyIndex = 0;
}

hasNextProxy-是否还有代理

hasNextProxy返回代理列表中是否还有下一个代理用于连接。

private boolean hasNextProxy() {
	return nextProxyIndex < proxies.size();
}

hasNext-是否还有路由集合

public boolean hasNext() {
	return hasNextProxy() || !postponedRoutes.isEmpty();
}

resetNextInetSocketAddress-初始化地址列表

resetNextInetSocketAddress用于初始化地址列表，这个地址列表是通往代理服务器或目标服务器的，这取决于所使用的代理类型。

• 对于DIRECT(直连)和SOCKS类型的代理来说，会使用目标服务器的主机名和端口号。而HTTP类型的代理则会使用代理服务器的主机名和端口号。
• SOCKS 类型的代理只会生成一个通往目标服务器的地址。
• 直连类型的代理，经 DNS 解析目标服务器主机名后，可能生成多个通往目标服务器的地址。
• HTTP 类型的代理，经 DNS 解析目标服务器主机名后，可能生成多个通往代理服务器的地址。

private void resetNextInetSocketAddress(Proxy proxy) throws IOException {
    // Clear the addresses. Necessary if getAllByName() below throws!
    inetSocketAddresses = new ArrayList<>();
    // 主机名
    String socketHost;
    // 端口号
    int socketPort;
    // 若代理类型为直连或 SOCKS，则使用目标服务器的主机名和端口号
    if (proxy.type() == Proxy.Type.DIRECT || proxy.type() == Proxy.Type.SOCKS) {
      socketHost = address.url().host();
      socketPort = address.url().port();
    } else {
      // 若代理类型为 HTTP，则使用代理服务器的主机名和端口号
      SocketAddress proxyAddress = proxy.address();
      if (!(proxyAddress instanceof InetSocketAddress)) {
        throw new IllegalArgumentException(
            "Proxy.address() is not an " + "InetSocketAddress: " + proxyAddress.getClass());
      }
      InetSocketAddress proxySocketAddress = (InetSocketAddress) proxyAddress;
      socketHost = getHostString(proxySocketAddress);
      socketPort = proxySocketAddress.getPort();
    }
    if (socketPort < 1 || socketPort > 65535) {
      throw new SocketException("No route to " + socketHost + ":" + socketPort
          + "; port is out of range");
    }
    // SOCKS 类型的代理只会生成一个通往目标服务器的地址
    if (proxy.type() == Proxy.Type.SOCKS) {
      inetSocketAddresses.add(InetSocketAddress.createUnresolved(socketHost, socketPort));
    } else {
      eventListener.dnsStart(call, socketHost);
      // Try each address for best behavior in mixed IPv4/IPv6 environments.
      List<InetAddress> addresses = address.dns().lookup(socketHost);
      if (addresses.isEmpty()) {
        throw new UnknownHostException(address.dns() + " returned no addresses for " + socketHost);
      }
      eventListener.dnsEnd(call, socketHost, addresses);
      for (int i = 0, size = addresses.size(); i < size; i++) {
        InetAddress inetAddress = addresses.get(i);
        inetSocketAddresses.add(new InetSocketAddress(inetAddress, socketPort));
      }
    }
}

nextProxy-返回代理列表中下一个代理

nextProxy会从代理列表中取出一个代理返回，同时会调用resetNextInetSocketAddress方法传入当前取出的代理，根据这个代理来初始化地址列表。一个代理对应一个地址列表。

private Proxy nextProxy() throws IOException {
    if (!hasNextProxy()) {
      throw new SocketException("No route to " + address.url().host()
          + "; exhausted proxy configurations: " + proxies);
    }
    Proxy result = proxies.get(nextProxyIndex++);
    resetNextInetSocketAddress(result);
    return result;
}

next-返回路由集合

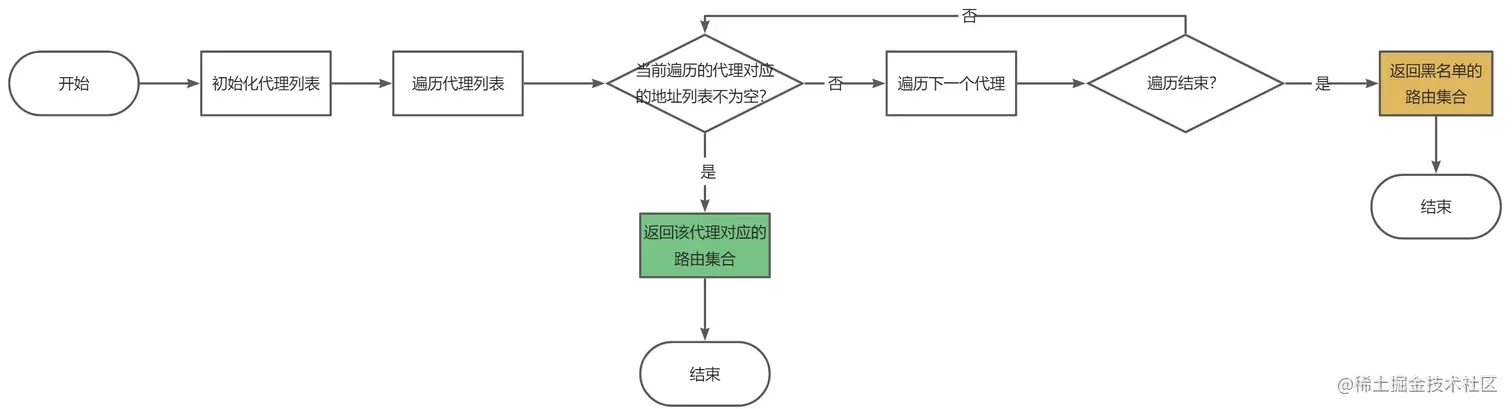

next是RouteSelector类中最重要的方法，供外部调用。包含了路由选择器一次完整的工作流程。

public Selection next() throws IOException {
    // 若没有路由集合了，抛出异常
    if (!hasNext()) {
      throw new NoSuchElementException();
    }
    // Compute the next set of routes to attempt.
    List<Route> routes = new ArrayList<>();
	// 循环直到没有代理可用
    while (hasNextProxy()) {
      // Postponed routes are always tried last. For example, if we have 2 proxies and all the
      // routes for proxy1 should be postponed, we'll move to proxy2. Only after we've exhausted
      // all the good routes will we attempt the postponed routes.
      // 从代理列表中取出一个代理
      Proxy proxy = nextProxy();
      // 遍历该代理对应的地址列表
      for (int i = 0, size = inetSocketAddresses.size(); i < size; i++) {
        // 创建该地址对应的路由
        Route route = new Route(address, proxy, inetSocketAddresses.get(i));
        // 若该路由在黑名单，则添加到 postponedRoutes
        if (routeDatabase.shouldPostpone(route)) {
          postponedRoutes.add(route);
        } else {
        // 否则添加到 routes
          routes.add(route);
        }
      }
      // 若该代理对应的地址列表不为空，退出循环
      if (!routes.isEmpty()) {
        break;
      }
    }
	// 若所有代理的地址列表均为空，则尝试使用黑名单中的路由
    if (routes.isEmpty()) {
      // We've exhausted all Proxies so fallback to the postponed routes.
      routes.addAll(postponedRoutes);
      postponedRoutes.clear();
    }
	// 返回路由集合
    return new Selection(routes);
}

总结

本小节详细分析了RouteSelector路由选择器的源码，并对它的整体工作流程做了分析。最后返回的路由集合就是能到达代理或目标服务器的全部路线，客户端只需要从中选择一条路由进行连接就行了。

更多关于Android OkHttp代理路由的资料请关注我们其它相关文章！
