matlab模拟退火算法单约束车间流水线调度解决实现及示例

目录

• 一、车间调度简介
• 1 车间调度定义
• 2 传统作业车间调度
• 3 柔性作业车间调度
• 二、模拟退火算法简介
• 三、部分源代码
• 四、运行结果
• 五、matlab版本及参考文献

一、车间调度简介

1 车间调度定义

车间调度是指根据产品制造的合理需求分配加工车间顺序，从而达到合理利用产品制造资源、提高企业经济效益的目的。车间调度问题从数学上可以描述为有n个待加工的零件要在m台机器上加工。问题需要满足的条件包括每个零件的各道工序使用每台机器不多于1次，每个零件都按照一定的顺序进行加工。

2 传统作业车间调度

传统作业车间带调度实例

有若干工件，每个工件有若干工序，有多个加工机器，但是每道工序只能在一台机器上加工。对应到上面表格中的实例就是，两个工件，工件J1有三道工序，工序Q11只能在M3上加工，加工时间是5小时。
约束是对于一个工件来说，工序的相对顺序不能变。O11->O12->O13。每时刻，每个工件只能在一台机器上加工；每个机器上只能有一个工件。
调度的任务则是安排出工序的加工顺序，加工顺序确定了，因为每道工序只有一台机器可用，加工的机器也就确定了。
调度的目的是总的完工时间最短（也可以是其他目标）。举个例子，比如确定了O21->O22->O11->O23->O12->O13的加工顺序之后，我们就可以根据加工机器的约束，计算出总的加工时间。
M2加工O21消耗6小时，工件J2当前加工时间6小时。
M1加工O22消耗9小时，工件J2当前加工时间6+9=15小时。
M3加工O11消耗5小时，工件J1当前加工时间5小时。
M4加工O23消耗7小时，工件J2加工时间15+7=22小时。
M1加工O12消耗11小时，但是要等M1加工完O22之后才开始加工O12，所以工件J1的当前加工时间为max(5,9)+11=20小时。
M5加工O13消耗8小时，工件J2加工时间20+8=28小时。
总的完工时间就是max(22,28)=28小时。

3 柔性作业车间调度

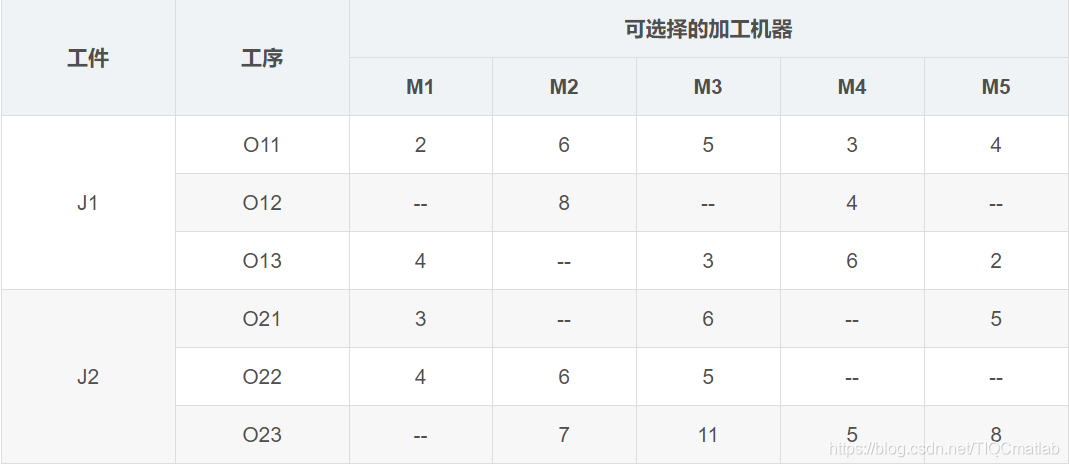

柔性作业车间带调度实例（参考自高亮老师论文
《改进遗传算法求解柔性作业车间调度问题》——机械工程学报）

相比于传统作业车间调度，柔性作业车间调度放宽了对加工机器的约束，更符合现实生产情况，每个工序可选加工机器变成了多个，可以由多个加工机器中的一个加工。比如上表中的实例，J1的O12工序可以选择M2和M4加工，加工时间分别是8小时和4小时，但是并不一定选择M4加工，最后得出来的总的完工时间就更短，所以，需要调度算法求解优化。

相比于传统作业车间，柔性车间作业调度的调度任务不仅要确定工序的加工顺序，而且需要确定每道工序的机器分配。比如，确定了O21->O22->O11->O23->O12->O13的加工顺序，我们并不能相应工序的加工机器，所以还应该确定对应的[M1、M3、M5]->[M1、M2、M3]->[M1、M2、M3、M4、M5]->[M2、M3、M4、M5]->[M2、M4]->[M1、M3、M4、M5]的机器组合。调度的目的还是总的完工时间最短（也可以是其他目标，比如机器最大负荷最短、总的机器负荷最短）

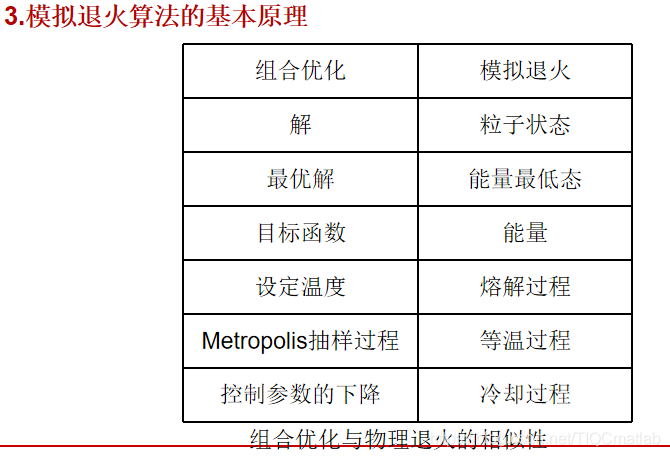

二、模拟退火算法简介

5 模拟退火算法的参数
模拟退火是一种优化算法，它本身是不能独立存在的，需要有一个应用场合，其中温度就是模拟退火需要优化的参数，如果它应用到了聚类分析中，那么就是说聚类分析中有某个或者某几个参数需要优化，而这个参数，或者参数集就是温度所代表的。它可以是某项指标，某项关联度，某个距离等等。

三、部分源代码

clc;
clear;
close all;
%% Problem Definition
model=CreateModel();        % Create Model of the Problem
CostFunction=@(q) MyCost(q,model);       % Cost Function
nVar=model.nVar;        % Number of Decision Variables
VarSize=[1 nVar];       % Size of Decision Variables Matrix
%% SA Parameters
MaxIt=100;      % Maximum Number of Iterations
MaxIt2=25;      % Maximum Number of Inner Iterations
T0=10;          % Initial Temperature
alpha=0.97;     % Temperature Damping Rate
%% Initialization
% Create Initial Solution
x.Position=CreateRandomSolution(model);
[x.Cost, x.Sol]=CostFunction(x.Position);
% Update Best Solution Ever Found
BestSol=x;
% Array to Hold Best Cost Values
BestCost=zeros(MaxIt,1);
% Set Initial Temperature
T=T0;
%% SA Main Loop
for it=1:MaxIt
    for it2=1:MaxIt2
        % Create Neighbor
        xnew.Position=CreateNeighbor(x.Position);
        [xnew.Cost, xnew.Sol]=CostFunction(xnew.Position);
        if xnew.Cost<=x.Cost
            % xnew is better, so it is accepted
            x=xnew;
        else
            % xnew is not better, so it is accepted conditionally
            delta=xnew.Cost-x.Cost;
            p=exp(-delta/T);

            if rand<=p
                x=xnew;
            end
        end
        % Update Best Solution
        if x.Cost<=BestSol.Cost
            BestSol=x;
        end
    end
    % Store Best Cost
    BestCost(it)=BestSol.Cost;
    % Display Iteration Information
    disp(['Iteration ' num2str(it) ': Best Cost = ' num2str(BestCost(it))]);
    % Reduce Temperature
    T=alpha*T;
    % Plot Solution
    figure(1);
    PlotSolution(BestSol.Sol,model);
    pause(0.01);
end
%% Results
figure;
plot(BestCost,'LineWidth',2);
xlabel('Iteration');
ylabel('Best Cost');
grid on;

四、运行结果

五、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 包子阳,余继周,杨杉.智能优化算法及其MATLAB实例（第2版）[M].电子工业出版社，2016.
[2]张岩,吴水根.MATLAB优化算法源代码[M].清华大学出版社，2017.

以上就是matlab模拟退火算法单约束车间流水线调度解决实现及示例的详细内容，更多关于matlab退火算法求解单约束车间流水线调度的资料请关注我们其它相关文章！
