基于Flutter实现多边形和多角星组件

目录

• 前言
• 组件功能
• 1、原理
• 2、找点
• 小结：

前言

开发中，免不了会用到多边形、多角星等图案，比较常用的多边形比如雷达图、多角星比如评价星级的五角星等，本篇文章就使用Flutter绘制封装一个这样的组件。

组件功能

• 正多边形
• 正多角星
• 支持同时绘制多边形和多角星
• 角的饱满度调整

1、原理

五角星为例：

可以看到，在一个五角星中，一共有10个点，有5个点平均分布在大圆上面，有5个点平均分布在小圆上面，相当于对360度进行了10等分，那么我们只需要将这10个点找到，用线连起来即可。

2、找点

既然知道了点的分布规律，我们只需要拿到圆的半径通过三角函数就能得到每个点的坐标，通过path路径进行连接即可。

// 大圆半径
double r = bigR ?? size.width / 2 / 2;
// 小圆半径
double r2 = smallR ?? size.width / 2 / 2 - 12;

Path path = Path();
// 设置起点
path.moveTo(r * cos(pi / count), r * sin(pi / count));
// 将圆等分 count = 角的个数
/// 绘制角
  for (int i = 2; i <= count * 2; i++) {
    if (i.isEven) {
      path.lineTo(r2 * cos(pi / count * i), r2 * sin(pi / count * i));
    } else {
      path.lineTo(r * cos(pi / count * i), r * sin(pi / count * i));
    }
  }
  // 闭合
  path.close();
  canvas.drawPath(path, paint2);

// 绘制辅助线
path.reset();
for (int i = 1; i <= count * 2; i++) {
  if (i.isEven) {
    path.reset();
    path.lineTo(r2 * cos(pi / count * i), r2 * sin(pi / count * i));
    canvas.drawPath(path, paint2..color = Colors.redAccent);
  } else {
    path.reset();
    path.lineTo(r * cos(pi / count * i), r * sin(pi / count * i));
    canvas.drawPath(path, paint2..color = Colors.blue);
  }
}

默认效果是这样的,

画布默认0度是X轴右移方向，如果需要将一个角朝着正上,这里需要将画布进行旋转一定角度，将0度改为Y轴向上方面，然后再偏移一定角度即可。

//旋转角度让尖角朝上
canvas.rotate(pi / 2 * 3 + pi / count);

角的点找到了，那么多边形就直接连接大圆上的角就行了，就很简单。

角的饱满度通过修改小圆半径即可。

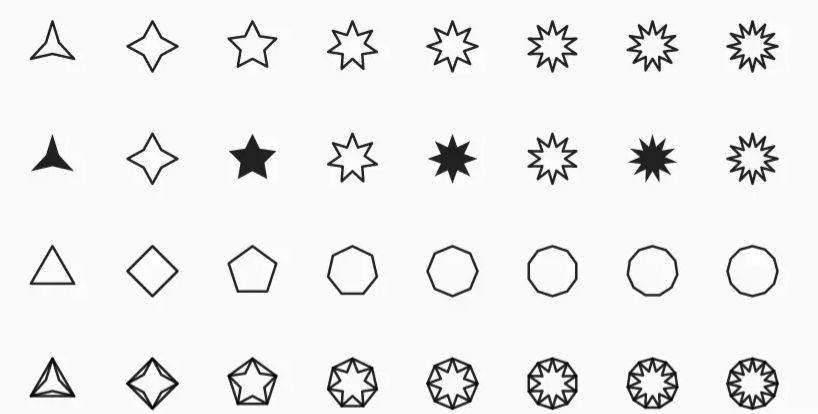

最终效果图:

源码：

enum Type {
  angle, // 角
  side, // 边
  all, // 都有
}

/// 角 边 型
class Polygonal extends StatelessWidget {
  final double size; // 组件大小
  final double? bigR; // 大圆半径
  final double? smallR; // 小圆半径
  final int count; // 几边形
  final Type type; // 五角星or五边形
  final bool isFill; // 是否填充
  final Color color; // 颜色

  const Polygonal(
      {Key? key,
      this.size = 80,
      this.bigR,
      this.smallR,
      this.count = 3,
      this.type = Type.angle,
      this.isFill = false,
      this.color = Colors.black87})
      : super(key: key);

  @override
  Widget build(BuildContext context) {
    return CustomPaint(
      size: Size(size, size),
      painter: _PolygonalPainter(bigR, smallR,
          color: color, count: count, type: type, isFill: isFill),
    );
  }
}

class _PolygonalPainter extends CustomPainter {
  final double? bigR;
  final double? smallR;
  final int count; // 几边形
  final Type type; // 五角星or五边形
  final bool isFill; // 是否填充
  final Color color; // 颜色
  _PolygonalPainter(this.bigR, this.smallR,
      {required this.count,
      required this.type,
      required this.isFill,
      required this.color});

  @override
  void paint(Canvas canvas, Size size) {
    canvas.clipRect(Offset.zero & size);
    canvas.translate(size.width / 2, size.height / 2);
    Paint paint2 = Paint()
      ..color = color
      ..strokeJoin = StrokeJoin.round
      ..style = isFill ? PaintingStyle.fill : PaintingStyle.stroke
      ..strokeWidth = 2;
    double r = bigR ?? size.width / 2 / 2;
    double r2 = smallR ?? size.width / 2 / 2 - 12;
    // 将圆等分
    Path path = Path();
    canvas.rotate(pi / count + pi / 2 * 3);
    path.moveTo(r * cos(pi / count), r * sin(pi / count));

    /// 绘制角
    if (type == Type.angle || type == Type.all) {
      for (int i = 2; i <= count * 2; i++) {
        if (i.isEven) {
          path.lineTo(r2 * cos(pi / count * i), r2 * sin(pi / count * i));
        } else {
          path.lineTo(r * cos(pi / count * i), r * sin(pi / count * i));
        }
      }
      path.close();
      canvas.drawPath(path, paint2);
    }

    /// 绘制边
    if (type == Type.side || type == Type.all) {
      path.reset();
      path.moveTo(r * cos(pi / count), r * sin(pi / count));
      for (int i = 2; i <= count * 2; i++) {
        if (i.isOdd) {
          path.lineTo(r * cos(pi / count * i), r * sin(pi / count * i));
        }
      }
      path.close();
      canvas.drawPath(path, paint2);
    }

  }

  @override
  bool shouldRepaint(covariant CustomPainter oldDelegate) {
    return false;
  }
}

小结：

圆其实可以理解为一个无限边的正多边形，这也印证了世上没有完美的圆。因为边是无限的，通过本篇我们利用圆的辅助绘制了多边形以及多角星，希望对大家有所帮助 ~

以上就是基于Flutter实现多边形和多角星组件的详细内容，更多关于Flutter多边形组件的资料请关注我们其它相关文章！
