vue项目中echarts自适应问题的高级解决过程
目录
  • 一、问题描述
    • 1.1 页面布局
    • 1.2 问题复现
  • 二、解决过程
    • 2.1 增加图表resize
    • 2.2 解决canvas画布大小和容器大小不一致的问题
    • 2.3 动手添加延时
    • 2.4 监听浏览器onresize事件
  • 三、解决方案
  • 总结

一、问题描述

1.1 页面布局

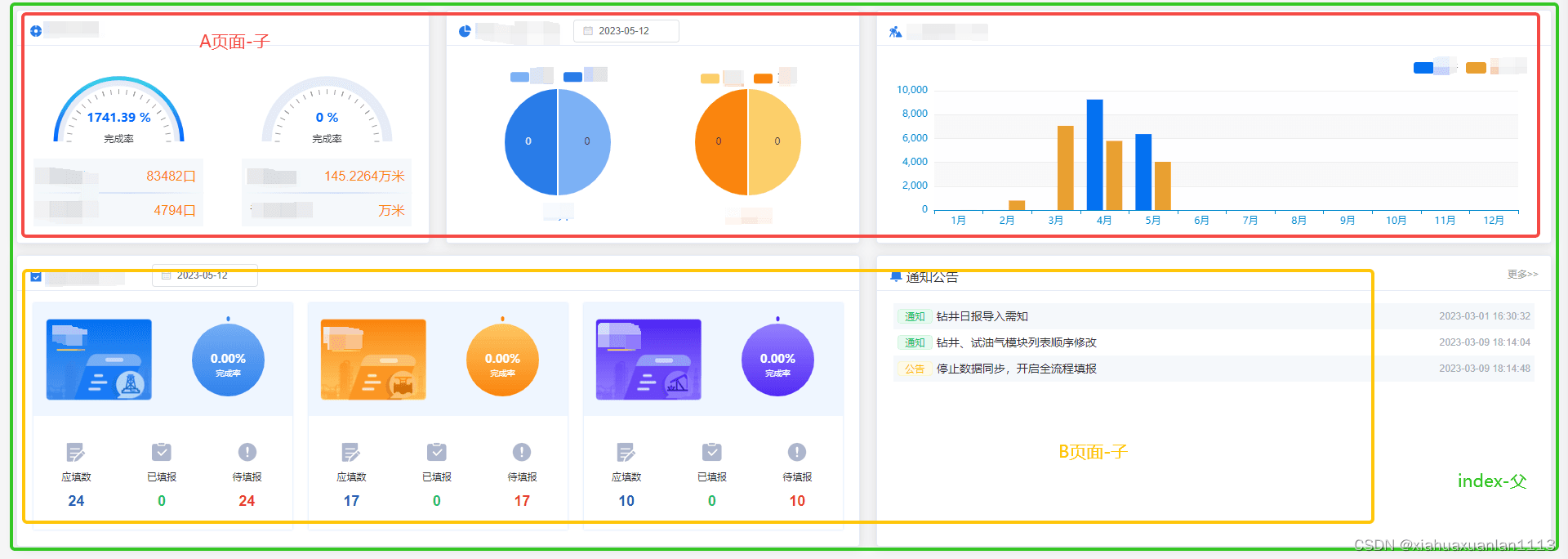

项目首页中有多个echarts图表，如下图所示：

页面布局如下：

index页面（绿框）是父页面，父页面中包含A页面（红框）和B页面（橙框），A页面中有3块，共5个echarts图，B页面中有2部分，左侧部分中有3个饼图，右侧部分是列表，综上，index页面共8个ecahrts图。ps：A页面和B页面都是组件化书写。

1.2 问题复现

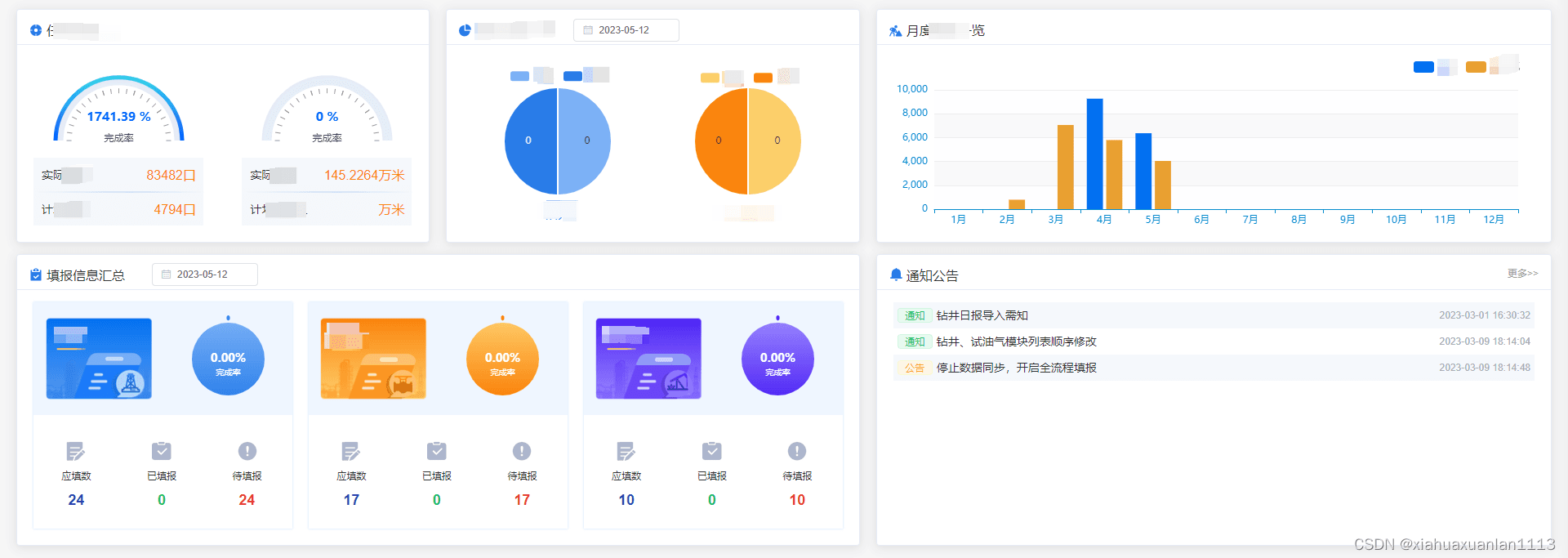

点击浏览器右上角的 向下还原 按钮后，图表显示不正确，如下图：

原因：未进行图表自适应

二、解决过程

2.1 增加图表resize

window.addEventListener('resize', function () {
  chart.resize()
})

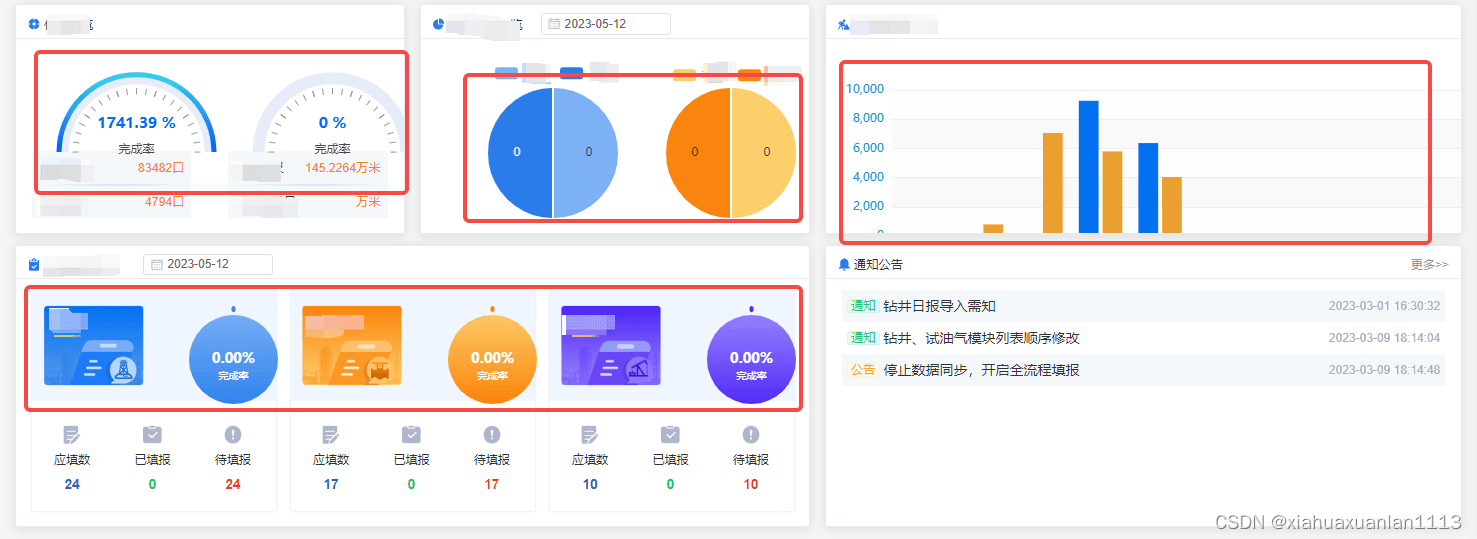

增加后，点击浏览器向下还原按钮后，效果如下：

这里有个奇怪的现象：点击浏览器向下还原按钮，图表显示有问题；但是鼠标拖拽浏览器放大或缩小，图表显示正常（百思不得其解……）

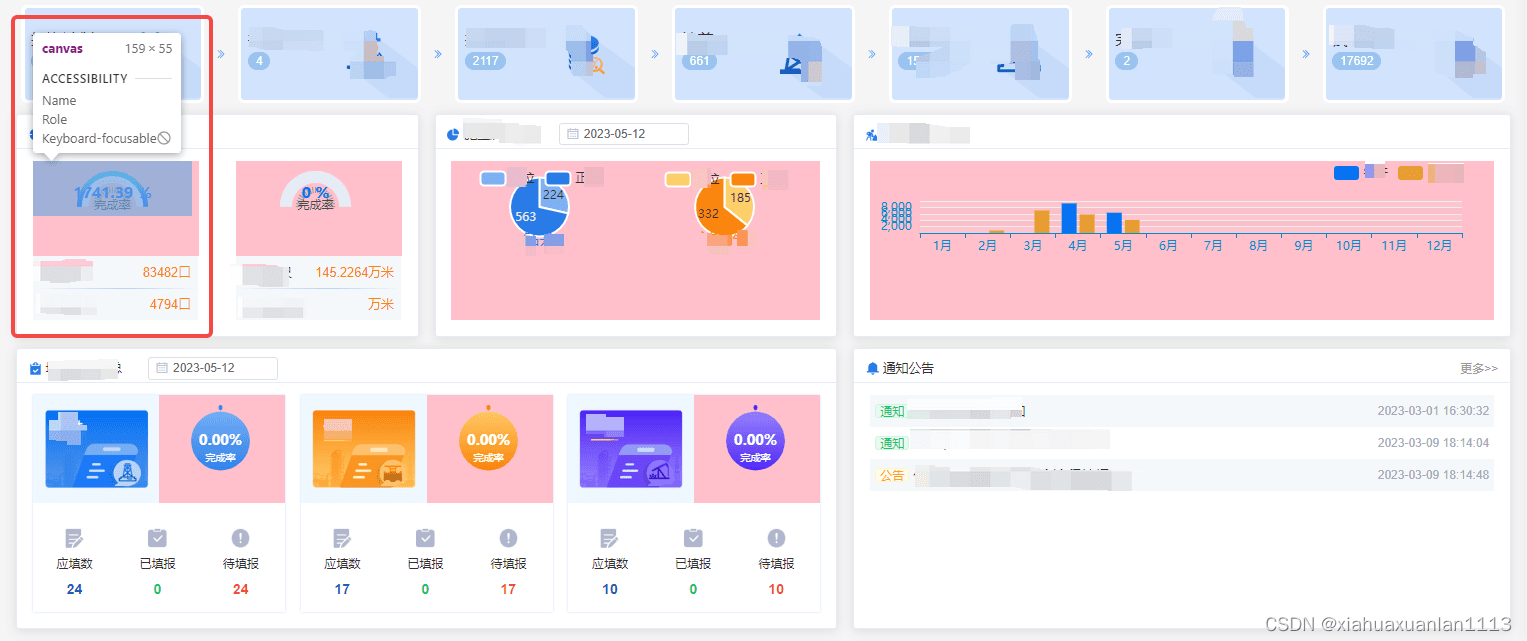

通过Elements检查发现，canvas画布大小与容器大小不一致。ps：pink背景是容器大小

2.2 解决canvas画布大小和容器大小不一致的问题

利用resize设置width、height：

// 获取容器的宽高
let width = this.$refs.chart1.offsetWidth
let height= this.$refs.chart1.offsetHeight
// 一般这一步是写chart1.resize()，让图表根据当前屏幕尺寸自适应，但是当前canvas画布大小与容器大小不一致，而容器大小已经设置了百分比，所以可以在resize里面手动设置宽高，使其占满整个容器
chart1.resize({
   // es6解构
   width,
   height
})

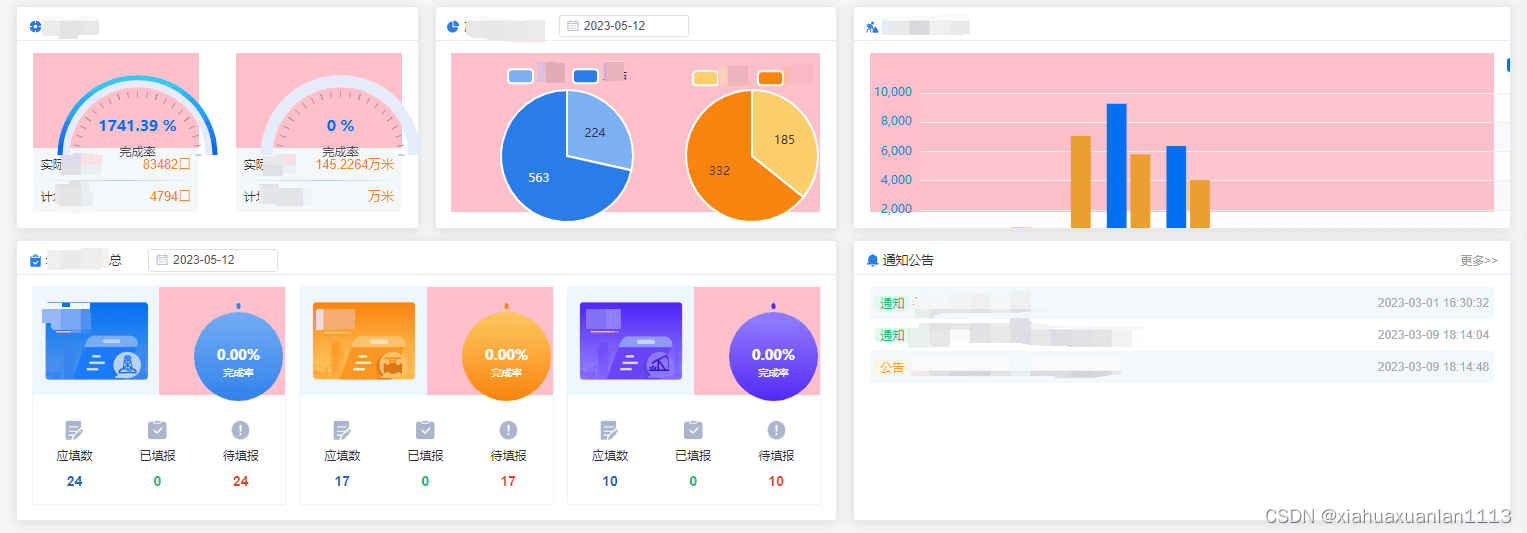

每个图表都设置，完成后效果如下：

依然显示有问题，要崩溃了……

耐心再找找原因！！！

苦思冥想后，猜测有可能的原因：窗口改变时 EChart 会立即获取宽度，但是此时宽度还在变化中，不是最终值，所以 ECharts 显示有问题，修改方法是添加一个延时。

2.3 动手添加延时

window.addEventListener('resize', function () {
  setTimeout(()=>{
     chart1.resize()
  }, 100)
})

添加完成后，依然没效果……

是不是延时时间设置的有点短？？？那就设置500毫秒试试，来吧

依然没效果，生气了

想想其他方法，苦思冥想中，有了，那我监听浏览器onresize事件可不可以？监听到后，重新渲染图表

2.4 监听浏览器onresize事件

去掉每个图表对resize事件的监听，在父组件中增加对onresize事件的监听。

let _this = this;
window.onresize = function() {
  _this.$nextTick(()=>{
    setTimeout(()=>{
      _this.$refs.chartLine.executeAllChart1() // 重新渲染echarts的方法
      if(_this.isCollectAdmin) {
        _this.$refs.tableLine.executeAllChart2() // // 重新渲染echarts的方法
      }
    }, 500)
  })
}

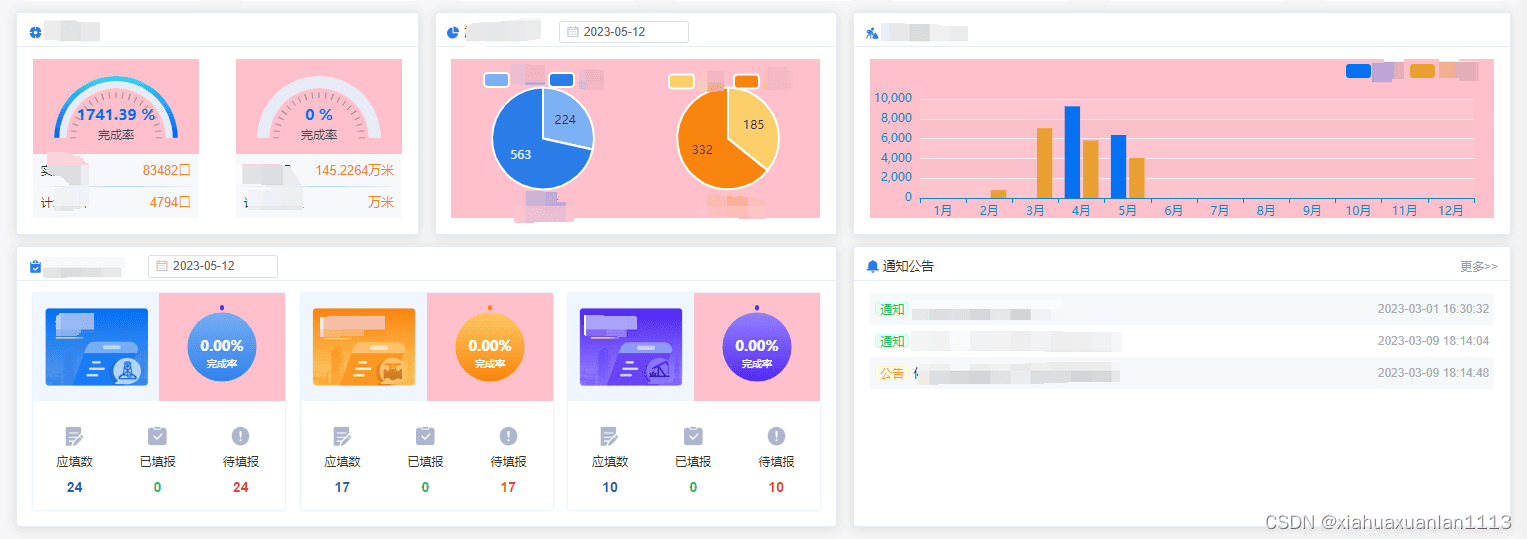

添加完后，看效果：

哇偶，成功了！

注意事项，onresize事件的监听要放在父组件中，否则不会生效！！！！

三、解决方案

1、在每个图表中 利用resize设置width、height（本文2.2）

2、在父组件监听浏览器onresize事件（本文2.4），一定要加延时，否则不生效！！！100毫秒不行，加500！！！

over！！！

总结

到此这篇关于vue项目中echarts自适应问题的高级解决过程的文章就介绍到这了,更多相关vue echarts自适应问题内容请搜索我们以前的文章或继续浏览下面的相关文章希望大家以后多多支持我们！
