ShardingSphere jdbc实现分库分表核心概念详解

目录

• ShardingSphere
• Sharding-JDBC
• Sharding-JDBC包含的一些核心概念
• 分片策略算法
• 分片算法
• 分片策略
• 分片策略配置类

ShardingSphere

ShardingSphere是一套开源的分布式数据库中间件解决方案组成的生态圈，它由Sharding-JDBC、Sharding-Proxy和Sharding-Sidecar（计划中）这3款相互独立的产品组成。他们均提供标准化的数据分片、分布式事务和数据库治理功能。

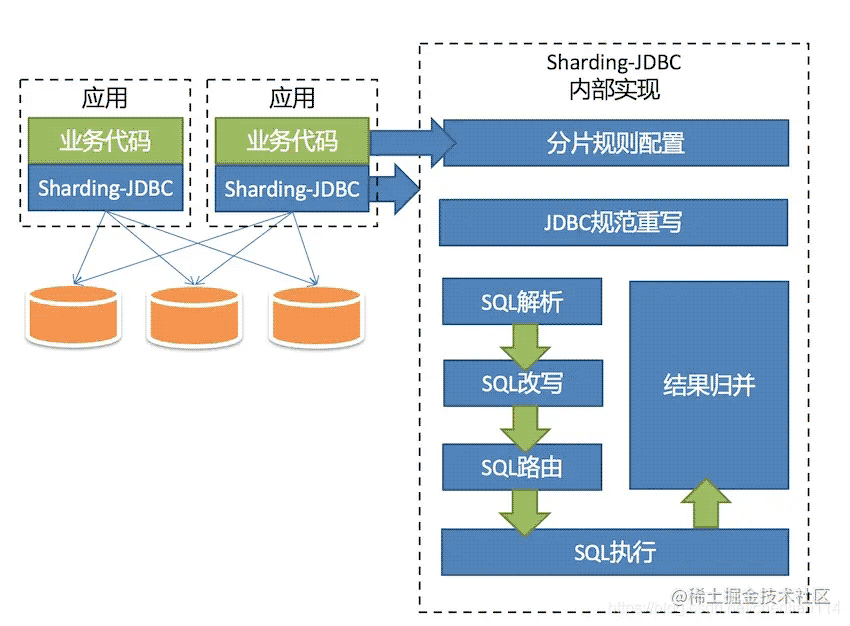

Sharding-JDBC

定位为轻量级Java框架，在Java的JDBC层提供的额外服务。 它使用客户端直连数据库，以jar包形式提供服务，无需额外部署和依赖，可理解为增强版的JDBC驱动，完全兼容JDBC和各种ORM框架。

1）适用于任何基于Java的ORM框架，如：JPA, Hibernate, Mybatis, Spring JDBC Template或直接使用JDBC。

2）基于任何第三方的数据库连接池，如：DBCP, C3P0, BoneCP, Druid, HikariCP等。

3）支持任意实现JDBC规范的数据库。目前支持MySQL，Oracle，SQLServer和PostgreSQL。

Sharding-JDBC包含的一些核心概念

1）逻辑表-LogicTable

数据分片的逻辑表，对于水平拆分的数据库(表)，同一类表的总称。例：订单数据根据主键尾数拆分为10张表,分别是t_order_0到t_order_9，他们的逻辑表名为t_order。

2）实际表-ActualTable

在分片的数据库中真实存在的物理表。即上个示例中的t_order_0到t_order_9。

3）数据节点-DataNode

数据分片的最小单元。由数据源名称和数据表组成，例：ds_1.t_order_0。配置时默认各个分片数据库的表结构均相同，直接配置逻辑表和真实表对应关系即可。如果各数据库的表结果不同，可使用ds.actual_table配置。

4）动态表-DynamicTable

逻辑表和真实表不一定需要在配置规则中静态配置。比如按照日期分片的场景，真实表的名称随着时间的推移会产生变化。此类需求Sharding-JDBC是支持的，不过目前配置并不友好，会在新版本中提升。

5）绑定表-BindingTable

指在任何场景下分片规则均一致的主表和子表。例：订单表和订单项表，均按照订单ID分片，则此两张表互为BindingTable关系。BindingTable关系的多表关联查询不会出现笛卡尔积关联，关联查询效率将大大提升。

6）分片键-ShardingColumn

分片字段。用于将数据库(表)水平拆分的关键字段。例：订单表订单ID分片尾数取模分片，则订单ID为分片字段。SQL中如果无分片字段，将执行全路由，性能较差。Sharding-JDBC支持多分片字段。

7）分片算法-ShardingAlgorithm

分片算法。Sharding-JDBC通过分片算法将数据分片，支持通过等号、BETWEEN和IN分片。分片算法目前需要业务方开发者自行实现，可实现的灵活度非常高。未来Sharding-JDBC也将会实现常用分片算法，如range，hash和tag等。

8）SQL Hint

对于分片字段非SQL决定，而由其他外置条件决定的场景，可使用SQL Hint灵活的注入分片字段。例：内部系统，按照员工登录ID分库，而数据库中并无此字段。SQL Hint支持通过ThreadLocal和SQL注释(待实现)两种方式使用。

9）广播表broadcastTable

所有的分⽚数据源中都存在的表，表结构和表中的数据在每个数据库中均完全⼀致，例如：数据字典表，公共配置表。

10）分布式主键生成策略

Sharding-JDBC 内部支持UUID和Snowflake生成分布式主键。

分片策略算法

ShardingSphere-JDBC在分片策略上分别引入了分片算法、分片策略两个概念，当然在分片的过程中分片键也是一个核心的概念；在此可以简单的理解分片策略 = 分片算法 + 分片键

分片算法

提供了抽象分片算法类：ShardingAlgorithm，根据类型又分为：精确分片算法、区间分片算法、复合分片算法以及Hint分片算法；

• 精确分片算法：对应PreciseShardingAlgorithm类，主要用于处理 = 和 IN的分片；

public class PreciseDBShardingAlgorithm implements PreciseShardingAlgorithm<Long> {
    @Override
    public String doSharding(Collection<String> availableTargetNames, PreciseShardingValue<Long> shardingValue) {
        //todo
    }
}

• 区间分片算法：对应RangeShardingAlgorithm类，主要用于处理 BETWEEN AND, >, <, >=, <= 分片；

public class RangeShardingDBAlgorithm implements RangeShardingAlgorithm<Long> {
    @Override
    public String doSharding(Collection<String> availableTargetNames, PreciseShardingValue<Long> shardingValue) {
        //todo
    }
}

• 复合分片算法：对应ComplexKeysShardingAlgorithm类，用于处理使用多键作为分片键进行分片的场景；

public class ComplexKeysShardingDBAlgorithm implements ComplexKeysShardingAlgorithm<Long> {
    @Override
    public String doSharding(Collection<String> availableTargetNames, PreciseShardingValue<Long> shardingValue) {
        //todo
    }
}

• Hint分片算法：对应HintShardingAlgorithm类，用于处理使用 Hint 行分片的场景；

public class HintShardingDBAlgorithm implements HintShardingAlgorithm<Long> {
    @Override
    public String doSharding(Collection<String> availableTargetNames, PreciseShardingValue<Long> shardingValue) {
        //todo
    }
}

以上所有的算法类都是接口类，具体实现交给开发者自己。

分片策略

分片策略基本和上面的分片算法对应，包括：标准分片策略、复合分片策略、Hint分片策略、内联分片策略、不分片策略；

• 标准分片策略：对应StandardShardingStrategy类，提供PreciseShardingAlgorithm和RangeShardingAlgorithm两个分片算法，PreciseShardingAlgorithm是必须的，RangeShardingAlgorithm可选的；

public final class StandardShardingStrategy implements ShardingStrategy {
    private final String shardingColumn;
    private final PreciseShardingAlgorithm preciseShardingAlgorithm;
    private final RangeShardingAlgorithm rangeShardingAlgorithm;
}

• 复合分片策略：对应ComplexShardingStrategy类，提供ComplexKeysShardingAlgorithm分片算法；可以发现支持多个分片键；

public final class ComplexShardingStrategy implements ShardingStrategy {
    @Getter
    private final Collection<String> shardingColumns;
    private final ComplexKeysShardingAlgorithm shardingAlgorithm;
}

• Hint分片策略：对应HintShardingStrategy类，通过 Hint 指定分片值而非从 SQL 中提取分片值的方式进行分片的策略；提供HintShardingAlgorithm分片算法；

public final class HintShardingStrategy implements ShardingStrategy {
    @Getter
    private final Collection<String> shardingColumns;
    private final HintShardingAlgorithm shardingAlgorithm;
}

• 内联分片策略：对应InlineShardingStrategy类，没有提供分片算法，路由规则通过表达式来实现；
• 不分片策略：对应NoneShardingStrategy类，不分片策略；

分片策略配置类

在使用中我们并没有直接使用上面的分片策略类，ShardingSphere-JDBC分别提供了对应策略的配置类包括：

StandardShardingStrategyConfiguration

ComplexShardingStrategyConfiguration

HintShardingStrategyConfiguration

InlineShardingStrategyConfiguration

NoneShardingStrategyConfiguration
