Opencv常见图像格式Data Type及代码实例

cv::Mat 图像格式 (Data Type)命名规则

通用的参数命名格式为：

CV_{元素比特数}{元素类型}C{通道数}

1最常见的 CV_8UC3 就表示为 3通道Unsigned 8bits 格式的矩阵

  • 8U：8bit unsigned
  • C3：通道数为 3

2有些图片存储格式是 32位float ，则对应的图像格式为：CV_32FC1，CV_32FC2，CV_32FC3 等；

3如果图片存储格式是 64位double ，则对应的图像格式为：CV_64FC1，CV_64FC2，CV_64FC3 等。

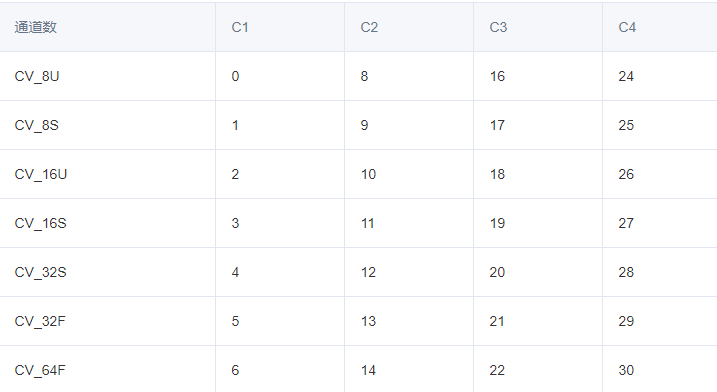

int值映射关系

矩阵元素的数据类型也可用不同的 int 值来替代，其对应关系如下表：

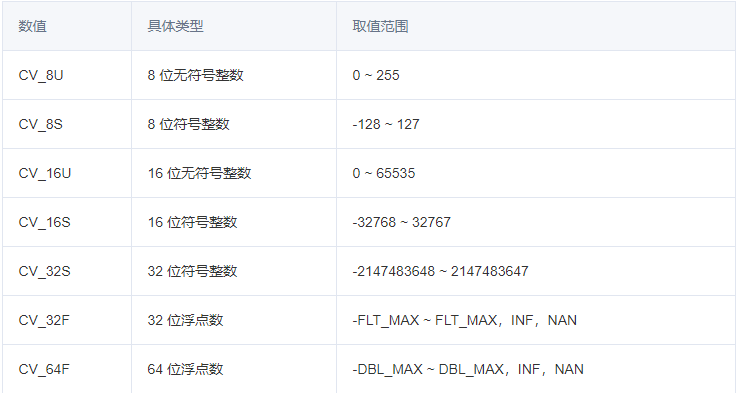

取值范围

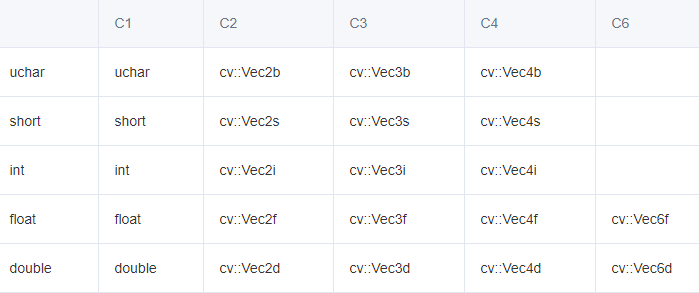

at所访问的数据类型

由于 at 方法接受的是 uchar 这样的数据类型，而非 CV_8U。 若是要使用 at 方法访问数据元素，在已知通道数和每个通道数据类型的情况下，指定给 at 方法的数据类型如下表所示：

Vec2b：表示每个Vec2b对象中,可以存储2个char(字符型)数据

Vec3b：表示每一个Vec3b对象中,可以存储3个char(字符型)数据,比如可以用这样的对象,去存储RGB图像

Vec4b：表示每一个Vec4b对象中,可以存储4个字符型数据,可以用这样的类对象去存储—4通道RGB+Alpha的图

对应的 Vec类 的定义如下：

template<typename _Tp, int n> class Vec : public Matx<_Tp, n, 1> {...};

typedef Vec<uchar, 2> Vec2b;
typedef Vec<uchar, 3> Vec3b;
typedef Vec<uchar, 4> Vec4b;

typedef Vec<short, 2> Vec2s;
typedef Vec<short, 3> Vec3s;
typedef Vec<short, 4> Vec4s;

typedef Vec<int, 2> Vec2i;
typedef Vec<int, 3> Vec3i;
typedef Vec<int, 4> Vec4i;

typedef Vec<float, 2> Vec2f;
typedef Vec<float, 3> Vec3f;
typedef Vec<float, 4> Vec4f;
typedef Vec<float, 6> Vec6f;

typedef Vec<double, 2> Vec2d;
typedef Vec<double, 3> Vec3d;

typedef Vec<double, 4> Vec4d;
typedef Vec<double, 6> Vec6d;

样例1

使用无参数构造函数，创建Mat对象

Mat image = Mat();
image.create(4, 4, CV_8UC3);　

或者

Mat m = Mat(4, 4, CV_8UC3)　　

此刻表示创建一个4x4大小的像素块，每个像素都是三通道每个通道的位数都是8位，一个字节的。上述CV_8UC3中的8表示8位、UC表示uchar类型、3表示三个通道。

样例2

使用行、列、类型、Scalar向量四个参数的构造函数创建Mat对象

Mat m = Mat(4, 4, CV_8UC3, Scalar(0, 255, 255);

或者

Mat m = Mat(Size(4, 4), CV_8UC3, Scalar(255, 0, 0));　

同样表示创建一个4x4的像素块，唯一不一样的是颜色不是默认值而是我们指定的三通道颜色值向量Scalar(0, 255, 255)。其中Scalar向量数目永远是等于通道数目

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持我们。
