利用Matlab实现时域分析功能的示例详解

目录

• step函数（求阶跃响应）
• impulse函数（求脉冲响应）
• lsim函数（求输出）
• 1.求二阶系统不同阻尼比条件下的阶跃响应曲线
• 2.求二阶负反馈系统的动态性能指标

利用MATLAB可以方便地进行控制系统的时域分析。洋相判断系统的稳定性，只要求出系统的闭环极点，即闭环传递函数的分母多项式的根即可，而分析系统的动态特性，只要求出系统的阶跃响应即可。

利用MATLAB控制系统工具箱中所提供的求联系系统的单位阶跃响应函数step(),单位冲激响应函数impluse(),任意输入信号下的响应函数lsim()等函数可以方便的求出系统在该信号作用下的响应。

step函数（求阶跃响应）

step(num,den)

num表示分子各阶系数，den表示分母各阶系数

作用：已知闭环传递函数，求其阶跃响应

step(num,den)会输出图像；ct2=step(num,den)输出数值。

impulse函数（求脉冲响应）

impulse(num,den)

num表示分子各阶系数，den表示分母各阶系数

作用：已知闭环传递函数，求其脉冲响应

impulse(num,den)会输出图像；ct2=impulse(num,den)输出数值。

lsim函数（求输出）

lsim(sys,u,t)

sys传递函数，u 输入函数，t时域自变量

作用：已知输入函数和传递函数，用这个可以的到每次系统的输入对应的输出（输入函数u要是时域中的，可以输出图像也可以是对应的值）

1.求二阶系统不同阻尼比条件下的阶跃响应曲线

已知典型二阶系统的传递函数为

假设Wn=1，试在同一张图上绘制当阻尼比分别为0、0.1、0.3、0.5、0.7、1、2时系统的单位阶跃曲线

dum=[4];
den1=[1 0 4];
den2=[1 0.4 4];
den3=[1 1.2 4];
en4=[1 2 4];
den5=[1 2.8 4];
den6=[1 4 4];
den7=[1 8 4];
sys1=tf(dum, den1);
sys2=tf(dum, den2);
sys3=tf(dum, den3);
sys4=tf(dum, den4);
sys5=tf(dum, den5);
sys6=tf(dum, den6);
sys7=tf(dum, den7);

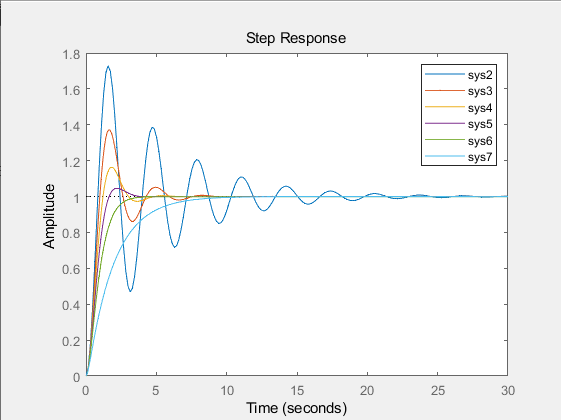

step(sys1, sys2, sys3, sys4, sys5, sys6, sys7);

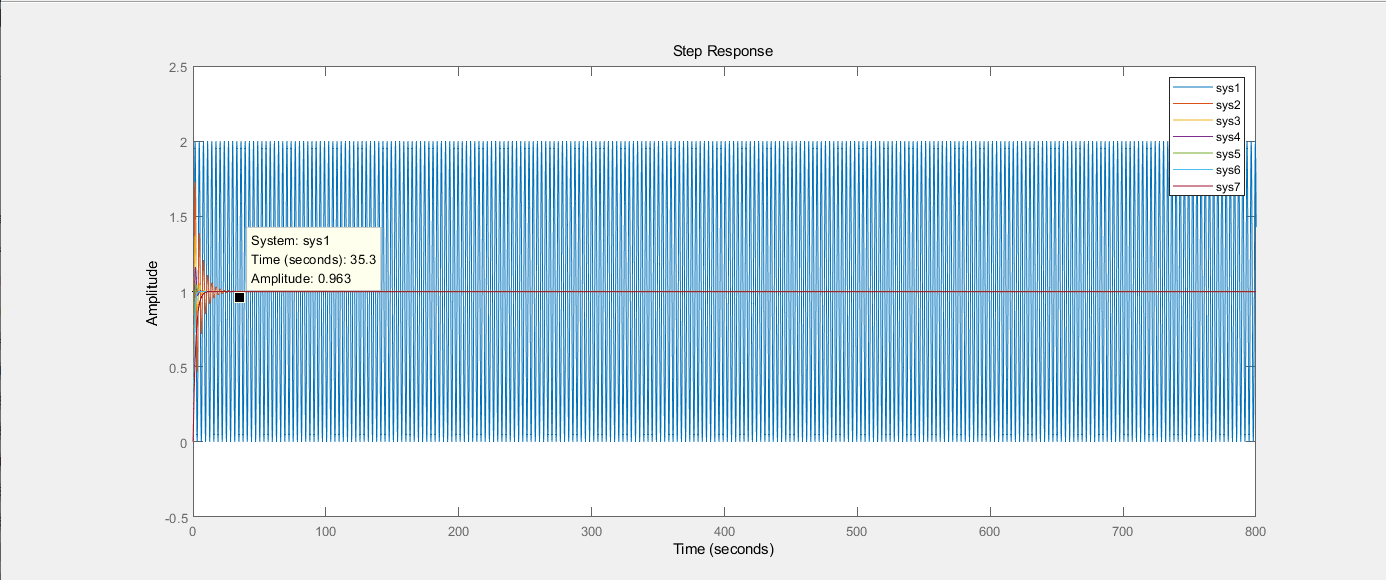

可以看到阻尼比为0时无法收敛，其他阻尼比均收敛

2.求二阶负反馈系统的动态性能指标

设单位负反馈二阶系统的开环传递函数为

G(s)=1.25/s²+s

试计算系统的动态性能指标：上升时间tr、峰值时间tp、超调量、调整时间ts

clear
num=1.25;
den=[1 1 0];
sys=tf(num,den);%建立系统开环传递函数模型
sys=feedback(sys,1);%建立系统闭环传递函数模型
[y,t]=step(sys);%求系统单位阶跃响应
ytr=find(y>=1);
rise_time=t(ytr(1))%计算上升时间
[ymax,tp]=max(y);
peak_time=t(tp)%计算峰值时间
max_overshoot=ymax-1%计算超调量
s=length(t);
while y(s)>0.98&y(s)<1.02
    s=s-1;
end
settling_time=t(s+1)%计算调整时间

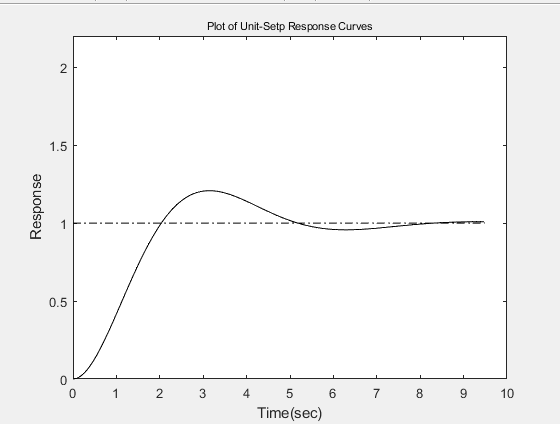

plot(t,y,'k',t,ones(length(t),1),'k-.')%绘制响应曲线
axis([0 10 0 2.2])
title('Plot of Unit-Setp Response Curves','Position',[5 2.22],'FontSize',8)
xlabel('Time(sec)')
ylabel('Response')
