HTML-Canvas的优越性能以及实际应用

目录

• HTML绘图届的前辈：SVG
• Canvas的渲染模式
• Dom：驻留模式
• Canvas：快速模式
• Canvas的应用优点
• 总结

HTML绘图届的前辈：SVG

Canvas是HTML5时代引入的“新”标签。与很多标签不同，Canvas不具有自己的行为，只将一组API 展现给客户端 JavaScript ，让开发者使用脚本把想绘制的东西画到一张画布上。

在HTML5之前，人们通常使用SVG来在页面上绘制出图形。SVG使用XML来定义图形，就像使用HTML标签和样式定义DIV一样，我们也可以将一个空白的DIV想象为长方形的SVG，两者的设计思想是相通的，SVG的本质就是一个DOM元素。而Canvas则不同，Canvas提供的是 JavaScript 的绘图 API，而不是像 SVG那样使用XML 描述绘图，通过JavaScript API直接完成绘制，比起修改XML来说要更简便、更直接。

除了定义的方式不同，Canvas和DOM（当然也包含SVG）的差异更多的体现在浏览器的渲染方式上。

浏览器在做页面渲染时，Dom元素是作为矢量图进行渲染的。每一个元素的边距都需要单独处理，浏览器需要将它们全都处理成像素才能输出到屏幕上，计算量十分庞大。当页面上内容非常多，存在大量DOM元素的时候，这些内容的渲染速度就会变得很慢。

（Canvas）

而Canvas与DOM的区别则是Canvas的本质就是一张位图，类似img标签，或者一个div加了一张背景图（background-image）。所以，DOM那种矢量图在渲染中存在的问题换到Canvas身上就完全不同了。在渲染Canvas时，浏览器只需要在JavaScript引擎中执行绘制逻辑，在内存中构建出画布，然后遍历整个画布里所有像素点的颜色，直接输出到屏幕就可以了。不管Canvas里面的元素有多少个，浏览器在渲染阶段也仅需要处理一张画布。

然而这样更加强大的功能，不可避免的让使用canvas渲染有很高的门槛。Google Docs在构建Canvas的过程中重新定义了往常已经被人们所熟悉的内容，例如精确定位、文本选择、拼写检查、重画调优等。为什么更多开发者还是选择了接纳Canvas这个门槛更高的技术路线呢？这就得回到Canvas的最大优势：渲染性能。

Canvas的渲染模式

这里的渲染是指浏览器将页面的代码呈现为屏幕上内容的过程。Canvas和Dom的渲染模式完全不同，搞清楚这个差异对理解Canvas的性能优势至关重要。

Dom：驻留模式

驻留模式（Retained Mode）是Dom在浏览器中的渲染模式。下图粗略展示了这一过程的工作流程。

(驻留模式)

DOM的核心是标签，一种文本标记型语言，多样性很强且多个标签之间存在各种关联（如在同一个DIV下设置为float的子DIV）。浏览器为了更好的处理这些DOM元素，减少对绘制API的调用，就设计了一套将中间结果存放于内存的“驻留模式”。首先，浏览器会将解析DOM相关的全部内容（包含HTML标签、样式和JavaScript），将其转化为场景（scene）和模型（model）存储到内存中，然后再调用系统的绘制API（如Windows程序员熟悉的GDI/GDI+），把这些中间产物绘制到屏幕。

驻留模式通过场景和模型缓存减少了对绘制API的调用频次，将性能压力转移到场景和模型生成阶段，即浏览器需要根据DOM上下文和BOM中的尺寸数据，“自行判断”每一个元素的绘制结果。

Canvas：快速模式

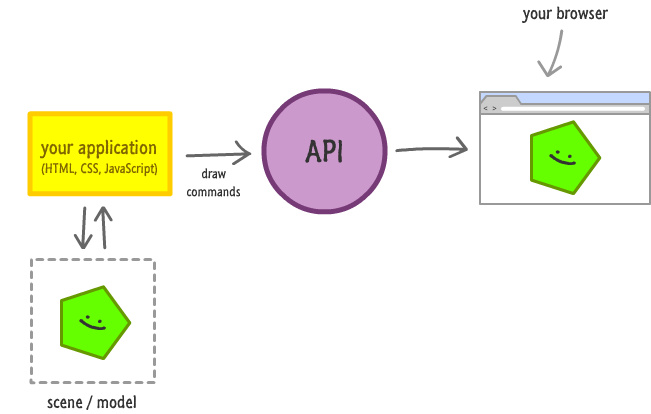

Canvas采用了和DOM不同的快速模式（Immediate Mode），让我们先来看看快速模式是如工作的：

（快速模式）

Canvas的应用优点

上面介绍的两种不同的模式直接造成了Dom和Canvas的性能差异。对于使用快速模式渲染的Canvas而言，浏览器的每次重绘都是基于代码的，不存在能让处理流程变慢的多层解析，所以它真的很快。除了快之外，Canvas的灵活性也大大超出DOM。我们可以通过代码精确的控制如何、何时绘制出我们想要的效果。

在资源消耗上，DOM的驻留模式意味着场景中每增加一点东西就需要额外消耗一些内存，而Canvas并没有这个问题。这个差异会随着页面元素的数量增多而愈加明显。以B端的企业应用场景为例，表单那种数据量比较小的场景，不同渲染模式带来的效果差异并不明显；但在工业制造、金融财会等类Excel电子表格操作的场景下，单元格数量动辄便是上百万（5万行x 20列）甚至上亿个，浏览器需要对表格所有单元格本身内容进行渲染，同时还涉及到丰富的数据处理，情况就完全不同了。

（Web页面上的电子表格，包含1百万个单元格）

在Canvas出现之前，在前端渲染表格时只能通过构建复杂的DOM来实现。这种方式下，浏览器的性能成为了Web应用瓶颈，让很多开发者放弃了在浏览器上实现电子表格的想法。

在Canvas出现后，快速模式带来的性能优势无疑是一个巨大的亮点，大量、复杂的DOM渲染处理带来的性能问题终于有了解决途径。

回到电子表格的应用场景，业内已经出现了使用Canvas绘制画布的表格组件，这类组件在渲染数据层时不仅无需重复创建和销毁DOM元素，在画布的绘制过程中，也比Dom元素渲染的限制更少。除了表格之外，Canvas也为数字孪生可视化大屏、页面游戏等场景带来了变革。

（数字孪生大屏，精确控制各种形状、样式）

总结

总结一下，在渲染模式上，Canvas站在了DOM的对面，浏览器对其内容一无所知，一切渲染的权利回到了开发者的手上，这个改变带来了显著的性能优势。此外，我们可以使用Canvas绘制种类更为丰富的UI元素，如线形、特殊图形等，通过画法逻辑，还可以实现更加精准的UI界面渲染，解决了浏览器差异造成的样式误差，让更多应用场景可以顺利迁移到Web平台上来。

参考资料：

· Canvas的Wiki介绍

· Canvas社区

· 基于Canvas表格组件 SpreadJS
