Unity图形学之ShaderLab入门基础

这篇只是一个总结，方便我写shader的时候查找API;

1.格式

Shader "Custom/MyShader"				//命名+右键创建shader路径
{
    //属性必须在代码里声明才能使用
    Properties{					//属性，会出现在inspector面板
        _MainTex("Main Tex",2D) = "white"{}	//名称("面板显示名称",数据类型) = 初始化
    }
    //针对不同显卡可以有不同subshader，对应不同品质的渲染
    SubShader{
        Tags{"LightMode"="ForwardBase"}		//tags,定义渲染的设置
        ZWrite Off					//RenderSetup，渲染设置
        Pass{						//通道pass,一个subshader可以有多个pass
        	Name = "MyPass"			//pass可以命名，在其他subshader引用UsePass大写
            CGPROGRAM				//开始CG代码-和ENDCG成对
        	#pragma vertex vert			//定义渲染函数，顶点
        	#pragma fragment frag		//片元
        	#pragma surface surf Lambert 	//表面
        	#include "Lighting.cginc"		//包含方法库

            sample2D _MainTex;			//声明变量
            float4 _MainTex_ST;

        	struct a2v				//自定义结构体
        	{
             	float4 vertex : POSITION;		//变量类型 变量名：语义说明(语言规定）
             	float3 normal: NORMAL;
        	}

            v2f vert (appdata v)			//函数体
            {	v2f o;
                return o;
            }
        	ENDCG
        }
    }
    SubShader{...}
    FallBack "Diffuse"				//以上subshader显卡都不支持，默认返回漫反射
}

uniform修饰词；

Name = "MyPass"

——UsePass "Unlit/Outline/MYPASS"//必须大写

——GrapPass//抓取屏幕结果存储在一张纹理中

2.属性

属性对应的变量类型，声明变量使用；属性中类型和变量中类型不一定一致；

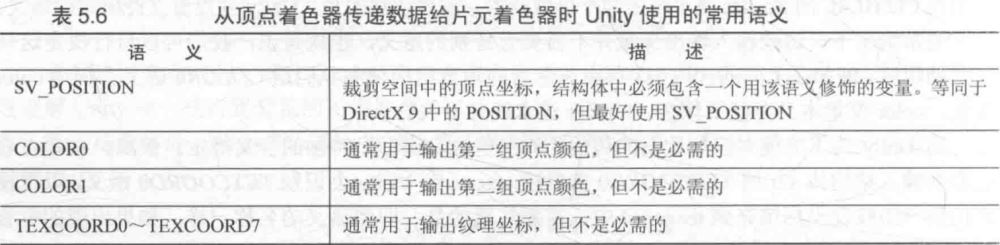

3.语义

SV_开头表示System-Value——系统定义的语义变量；

4.Tags

1）SubShader可用

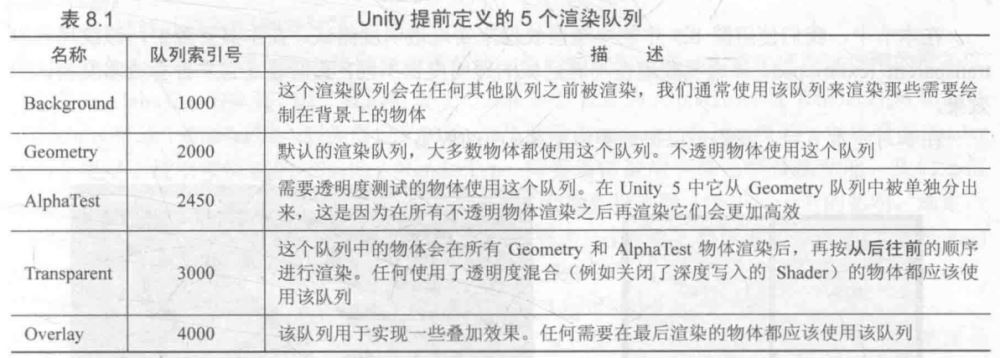

Queue——渲染队列

RenderType——渲染类型

（1）”Opaque”：绝大部分不透明的物体都使用这个；
（2）”Transparent”：绝大部分透明的物体、包括粒子特效都使用这个；
（3）”Background”：天空盒都使用这个；
（4）”Overlay”：GUI、镜头光晕都使用这个；
（5）还有其他可参考Rendering with Replaced Shaders；用户也可以定义任意自己的RenderType字符串；
（6）”TransparentCutout“：透明测试使用；

IgnoreProjector = “True”——忽略投影器影响，AlphaTest和AlphaBlend使用；

ForceNoShadowCasting = “True”——表示不接受阴影；

2）Pass可用

"LightMode"="ForwardBase"

5.RenderSetup

1）Cull剔除

Cull Front/Back/Off

2）深度测试和写入

ZWrite Off

ZTest Off

3）Blend——透明混合设置

BlendOp

Blend效果

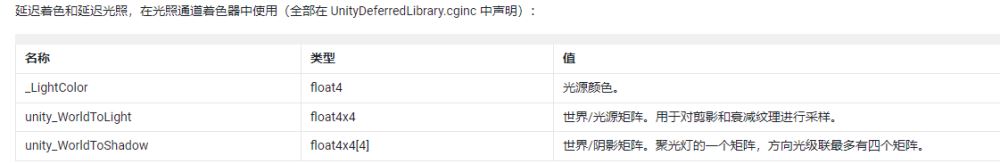

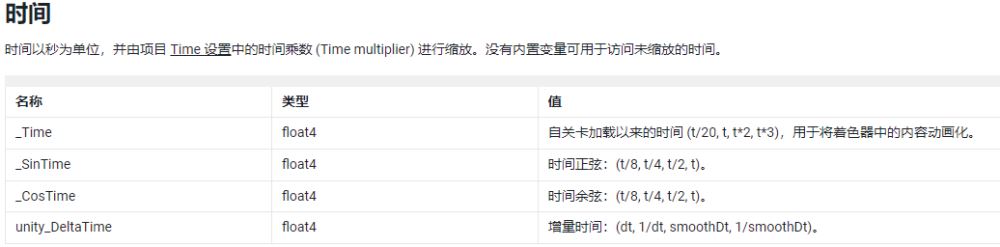

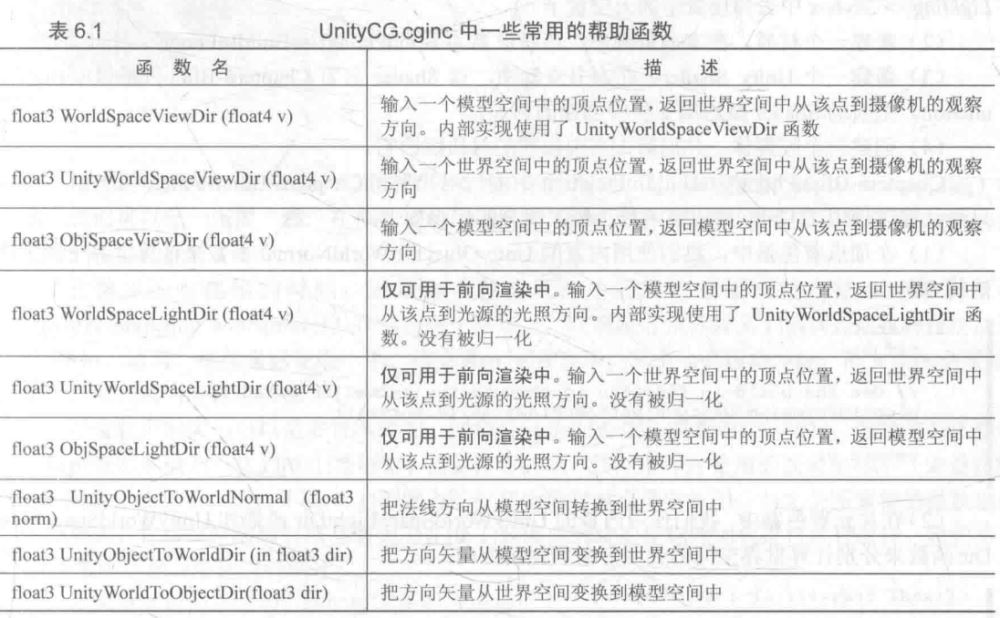

6.方法

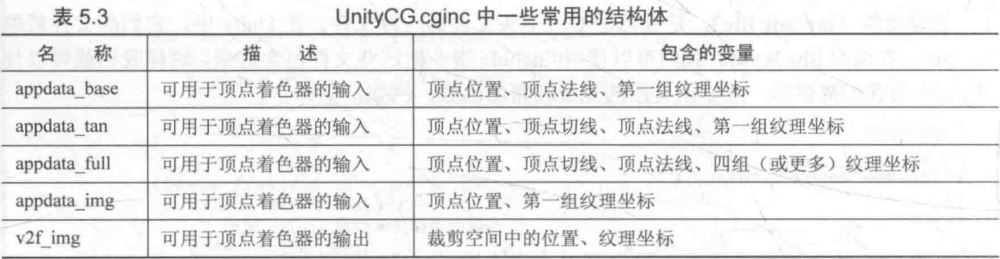

UnityCG.cginc常用结构体

书写建议：
1.移动平台的shader尽可能使用精度低的变量:fixed-half-float

2.错误：片元中大量计算导致寄存器不足——提高shaderTarget等级

3.尽量不要使用分支语句

4.不要除以0
