Qt实现简单折线图表

本文实例为大家分享了Qt实现简单折线图表的具体代码，供大家参考，具体内容如下

main.cpp

#include <QApplication>
#include <QChartView>
#include <QLineSeries>

#include <QDebug>

QVector<QPointF> convertLine2Step(const QVector<QPointF> &points)
{
    QVector<QPointF> s;
    s << points.at(0);
    int x, y;
    for (int i = 1; i < points.count(); i++)
    {
        x = points.at(i).x();
        y = points.at(i - 1).y();
        s << QPointF(x, y);
        s << points.at(i);
    }
    return s;
}

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    QtCharts::QChartView w;
    w.setRenderHint(QPainter::Antialiasing);
    QtCharts::QChart chart;
    chart.legend()->setVisible(true);
    w.setChart(&chart);
    QtCharts::QLineSeries *series = new QtCharts::QLineSeries;
    QVector<QPointF> points;
    points << QPointF(2, 4);
    points << QPointF(3, 8);
    points << QPointF(7, 4);
    points << QPointF(10, 5);
    points << QPointF(11, 1) << QPointF(13, 3) << QPointF(17, 6) << QPointF(18, 3)
           << QPointF(20, 2);

    *series << points.toList();
    series->setName("original");

    QtCharts::QLineSeries *stepSerie = new QtCharts::QLineSeries;
    *stepSerie << convertLine2Step(points).toList();
    stepSerie->setName("step");
    chart.addSeries(series);
    chart.addSeries(stepSerie);
    chart.createDefaultAxes();

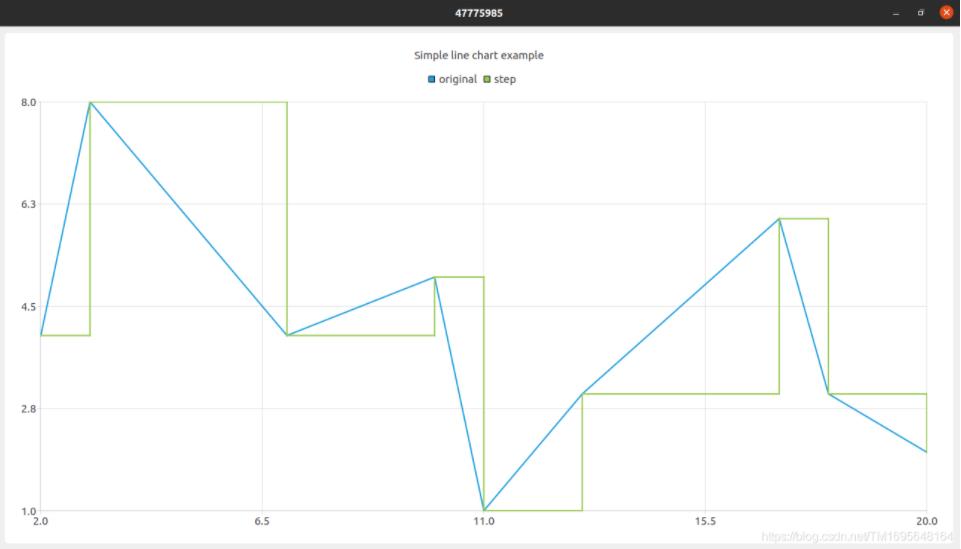

    chart.setTitle("Simple line chart example");
    w.show();
    return a.exec();
}

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持我们。
